Especificaciones
Microcontrolador ATmega328
Fuente de alimentación 3.35 -12 V (modelo 3.3V) o 5-12 V (modelo de 5V)
Voltaje de funcionamiento del circuito 3.3V o 5V (dependiendo del modelo)
Pines de Entrada/Salida digitales 14
Pines de PWM: 6 (incluidas en las 14 digitales)
Pines Entrada análoga: 6
Interrupciones externas: 2
Corriente CC por Pin I / O 40 mA
Memoria Flash de 32 KB de los cuales 2 KB utilizados por el gestor de arranque
SRAM 2 KB
EEPROM 1 KB
Velocidad del reloj 8 MHz (versiones de 3.3V) o 16 MHz (versiones de 5V)

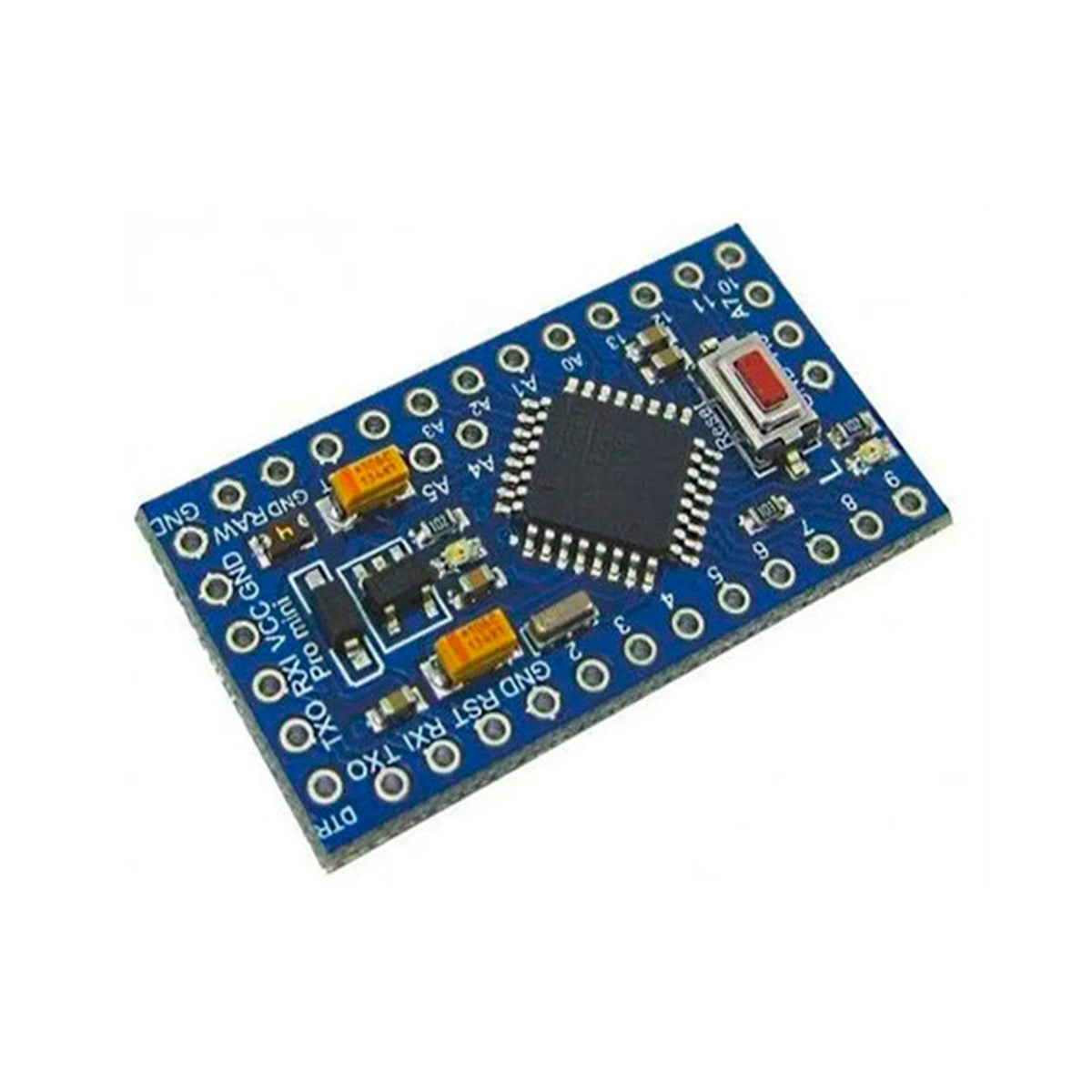

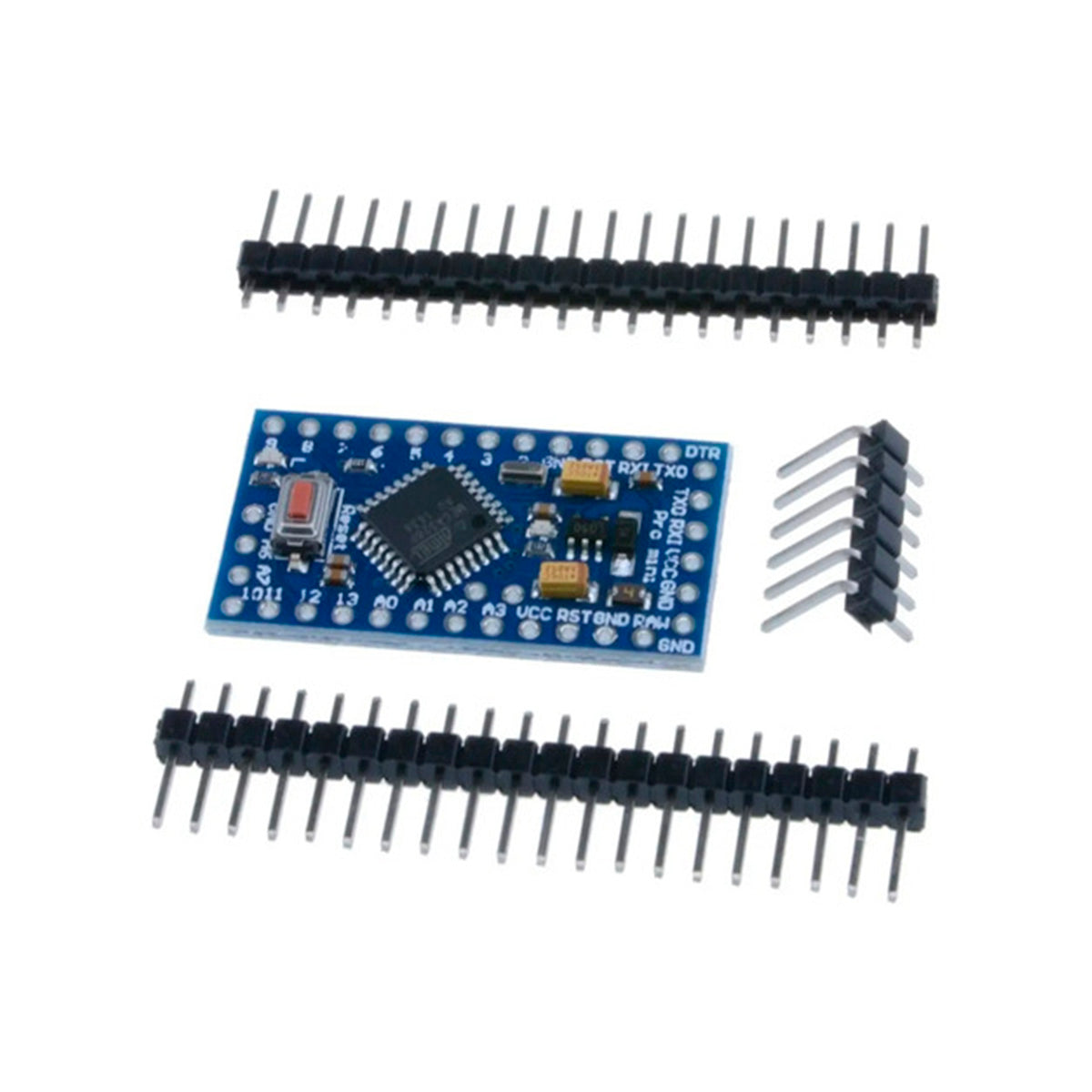

Se puede conectar un programador de seis pines a un cable FTDI para proporcionar alimentación y comunicación USB a la placa. La placa viene sin regleta soldada, lo que permite el uso de varios tipos de conectores o la soldadura directa de cables. El diseño del pin es compatible con el Arduino Mini.

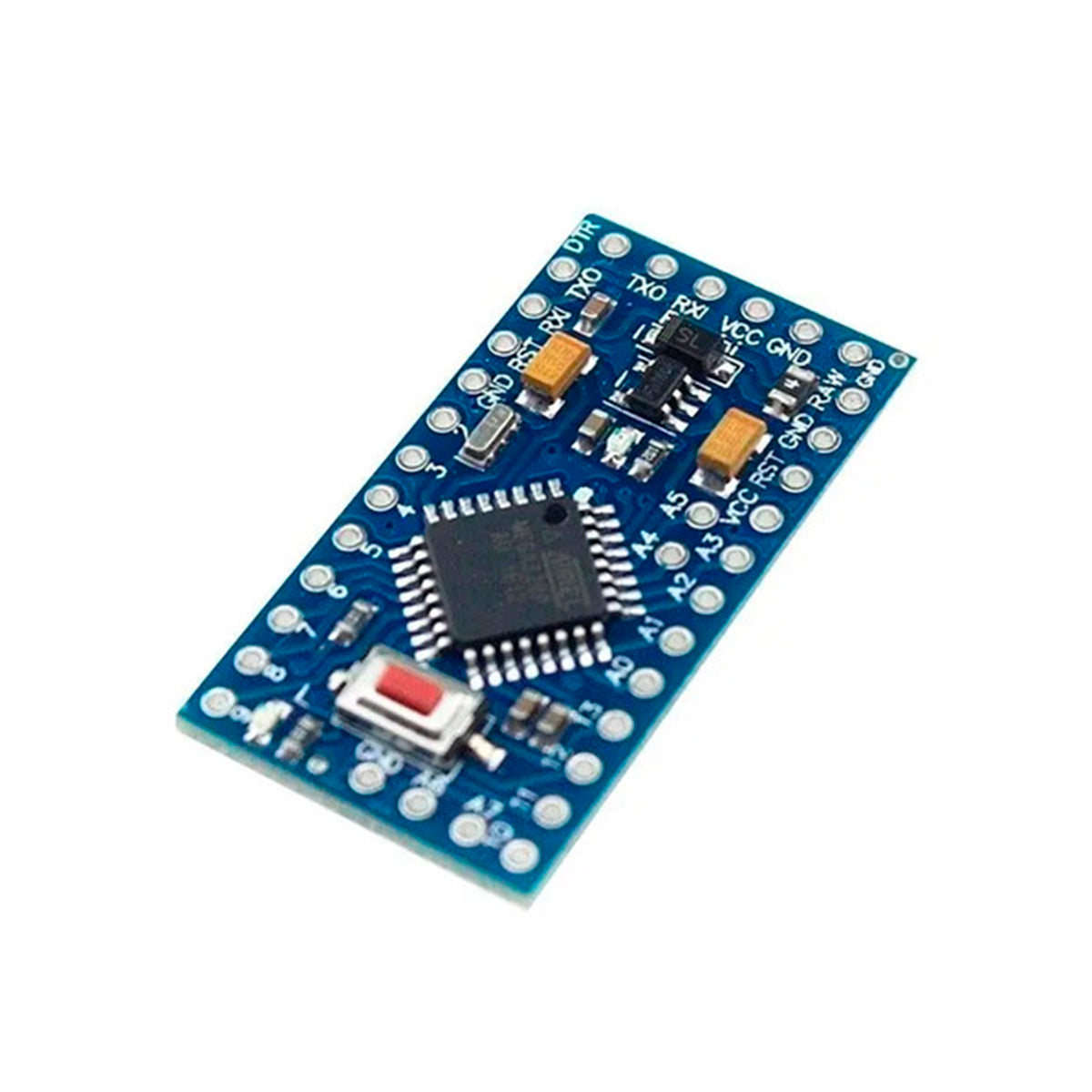

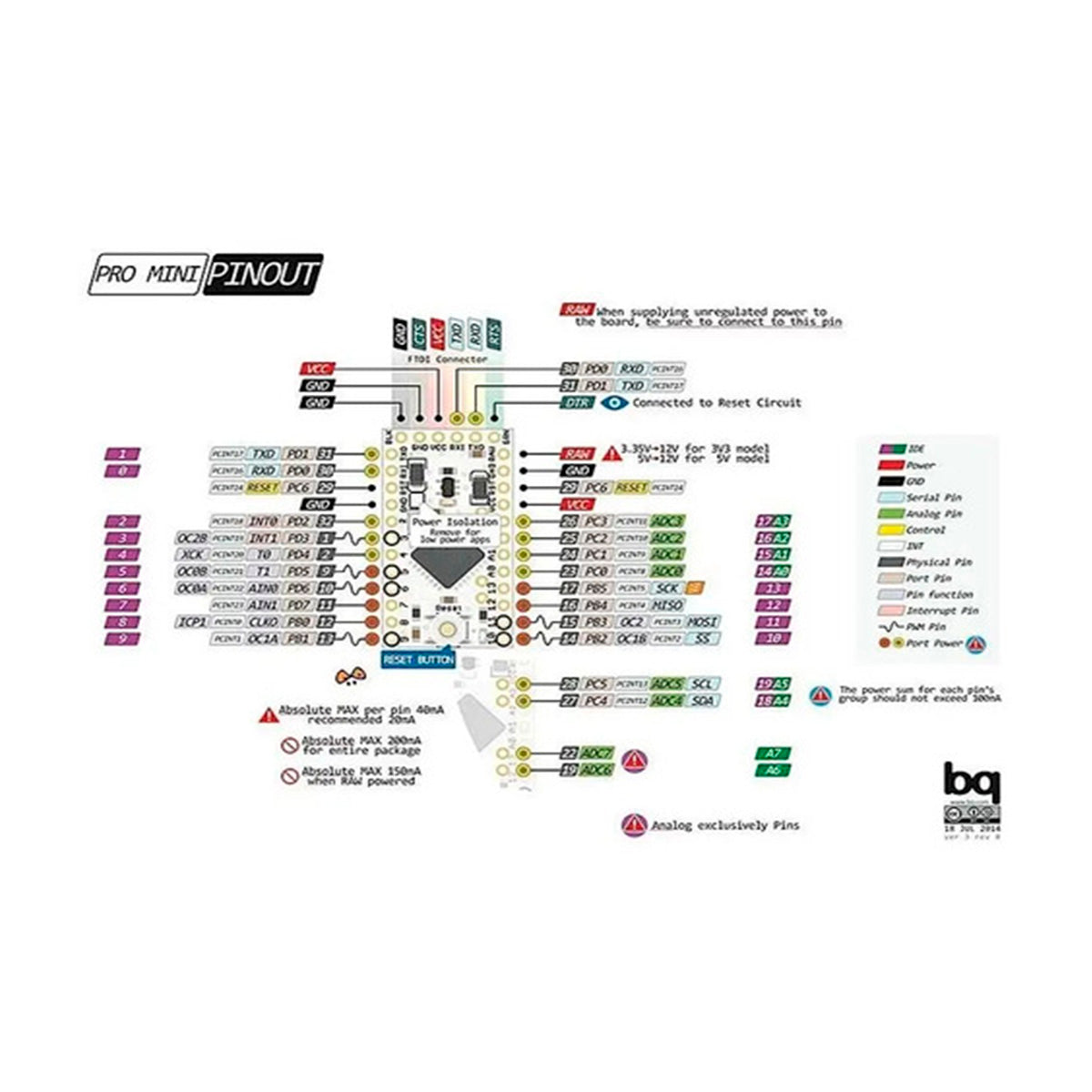

PROTOCOLOS DE COMUNICACION:
Serie RS232:
0 (RX) y 1 (TX). Se usa para recibir (RX) y transmitir (TX) datos en serie TTL.
2 (RX) y 3 (TX). Se usa para recibir (RX) y transmitir (TX) datos en serie TTL.

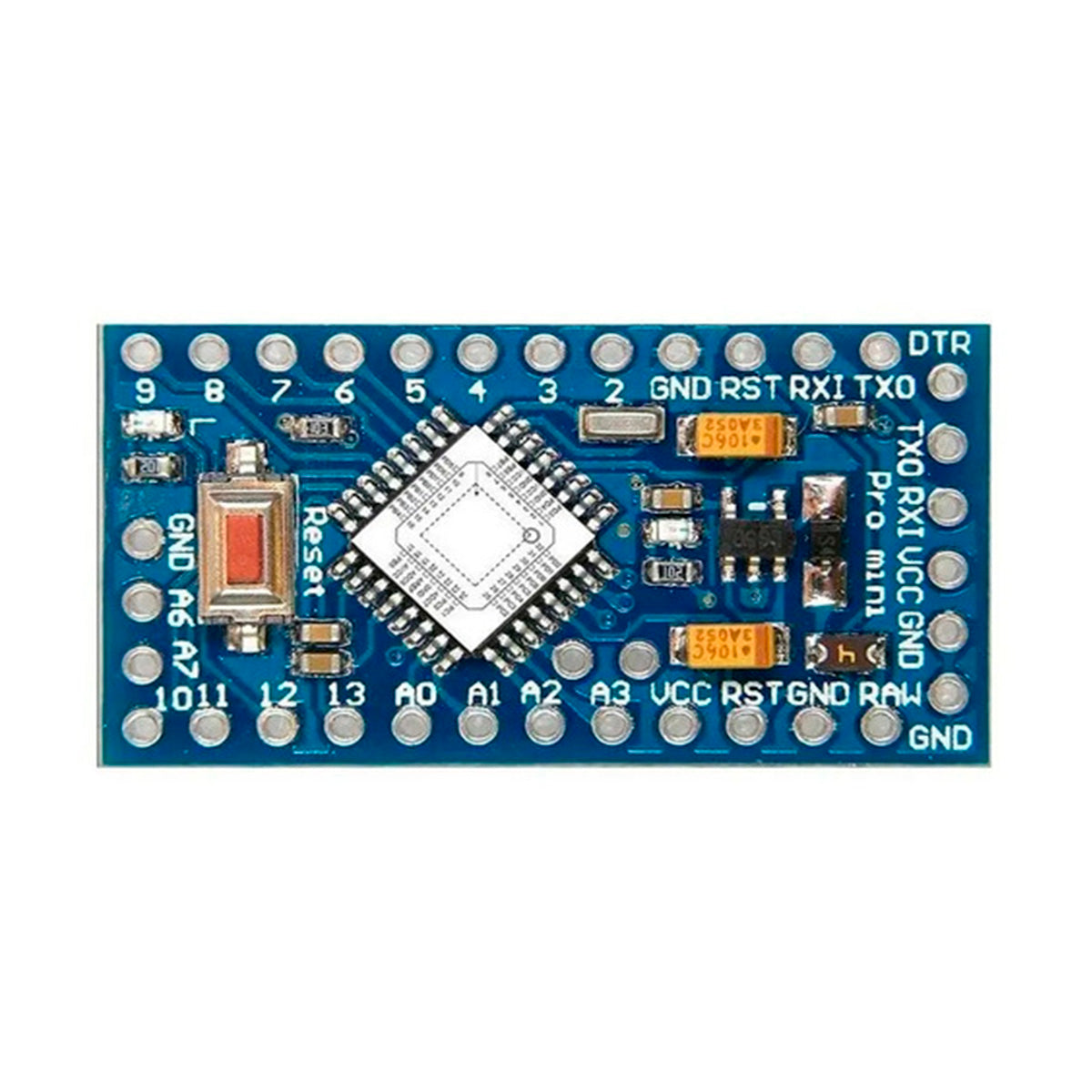

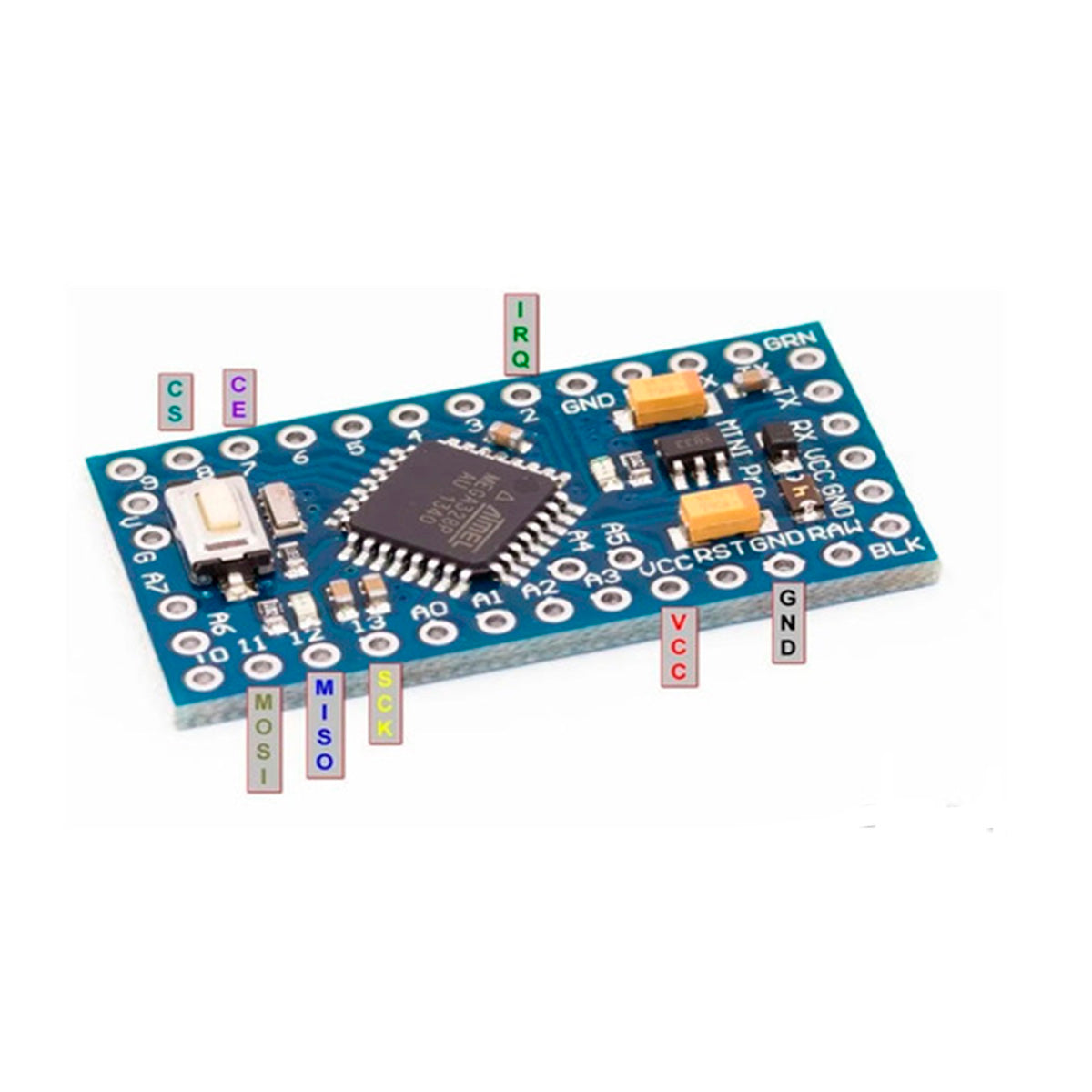

SPI:
10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Estos pines admiten la comunicación SPI.
Interrupciones externas:
2 y 3. Estos pines se pueden configurar para activar una interrupción en un valor bajo, un flanco ascendente o descendente, o un cambio en el valor.
PWM:
3, 5, 6, 9, 10 y 11. Proporcionan salida PWM de 8 y 10 bits con la función analogWrite.
LED: 13. Hay un LED integrado conectado al pin digital 13. Cuando el pin tiene un valor ALTO, el LED está encendido, cuando el pin está BAJO, está apagado.
