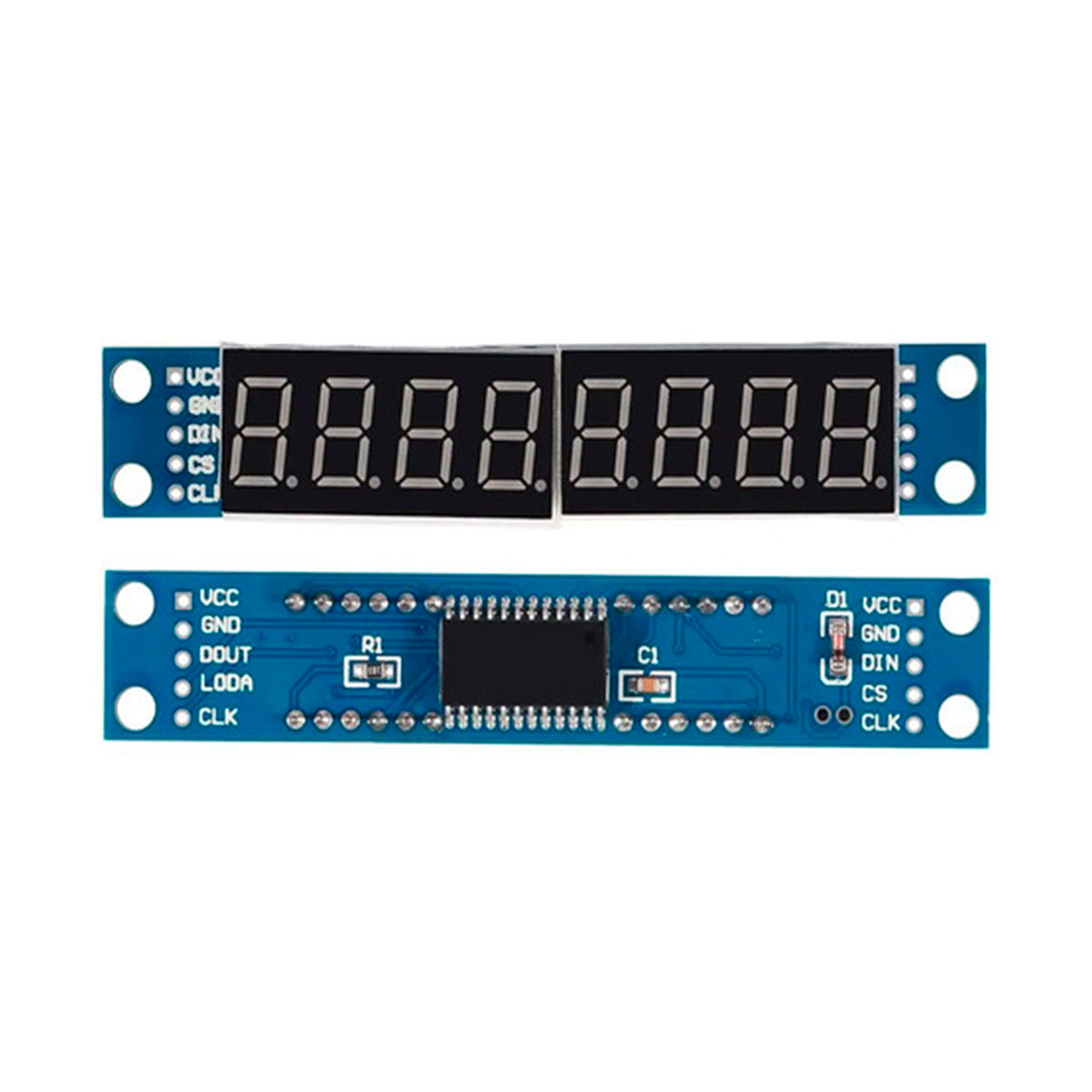

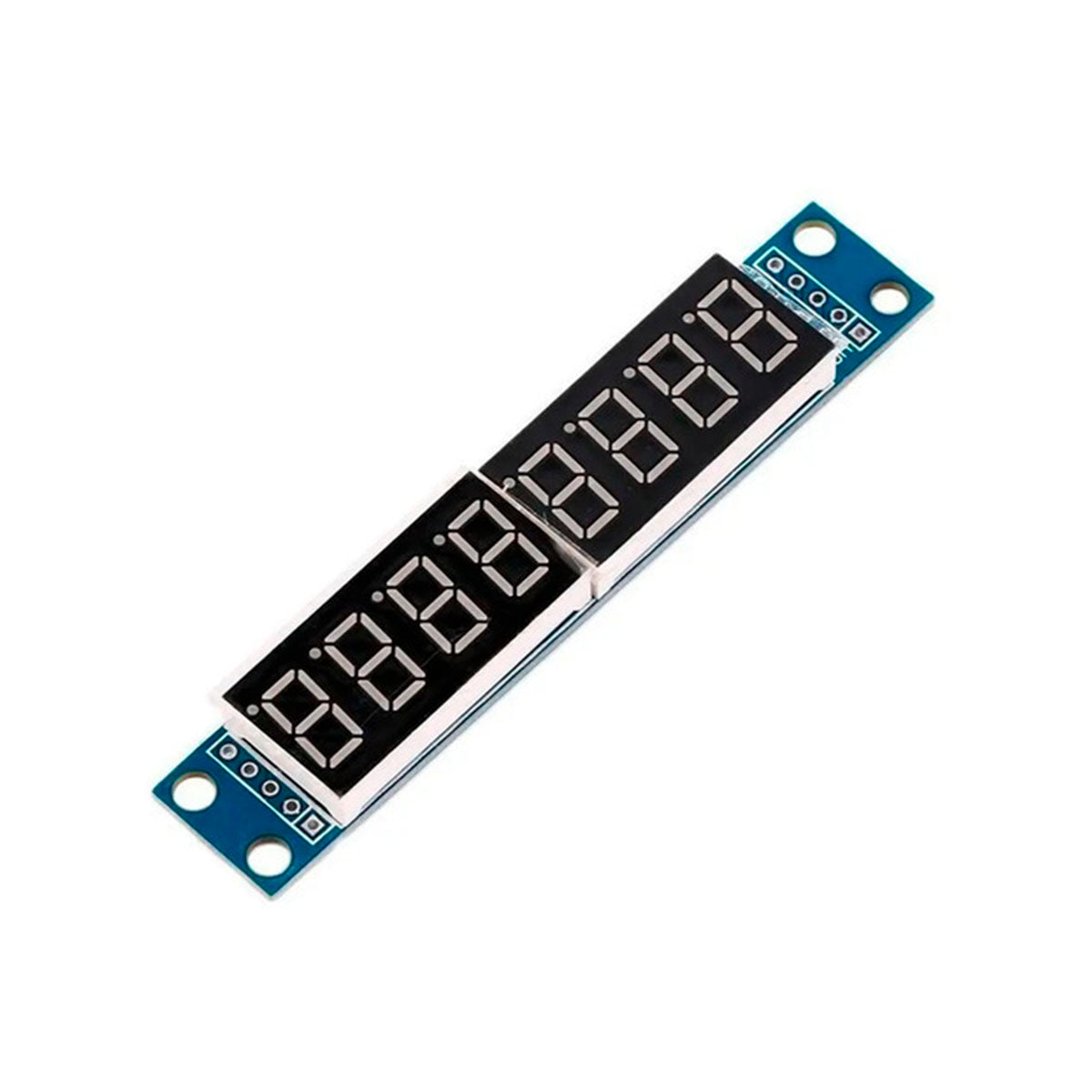

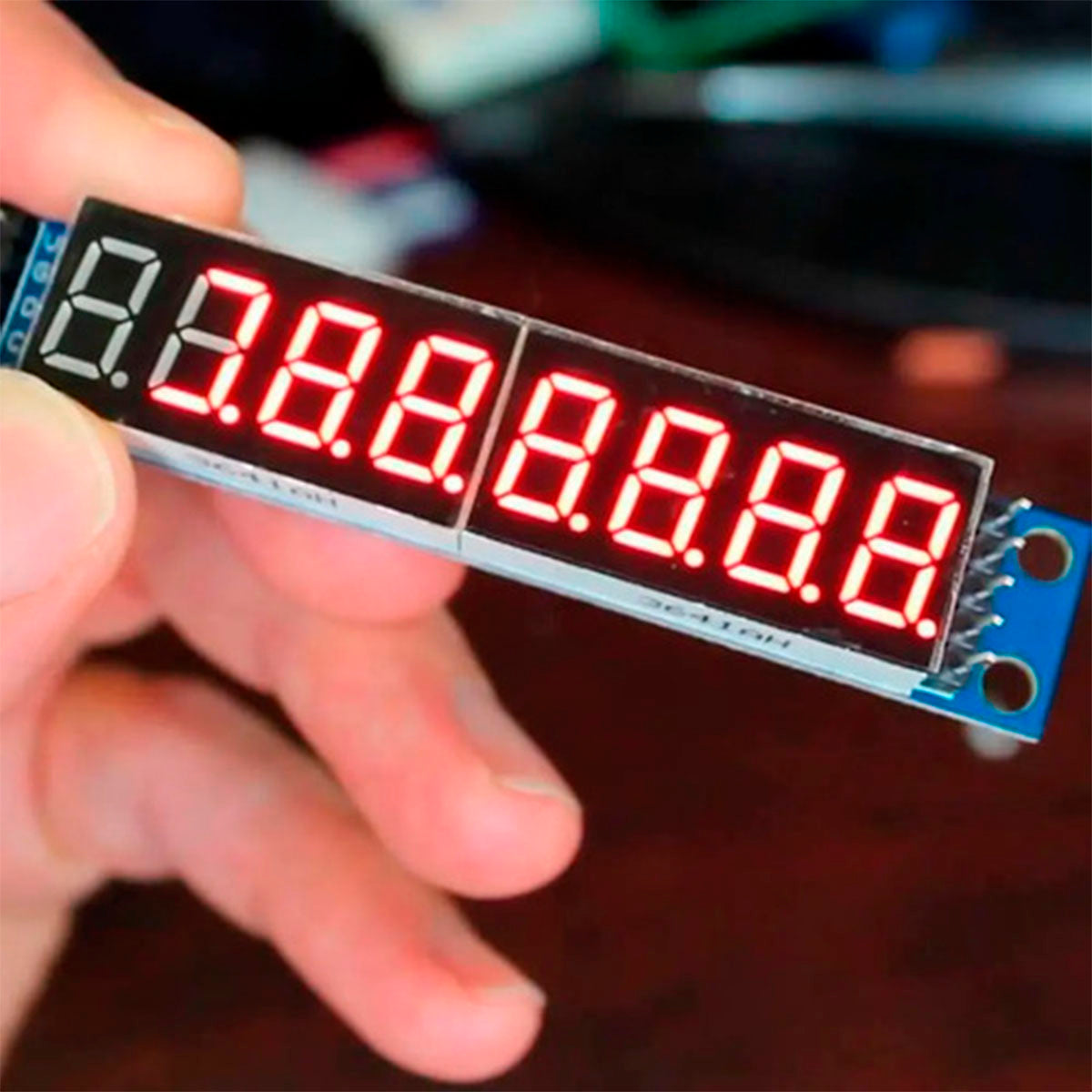

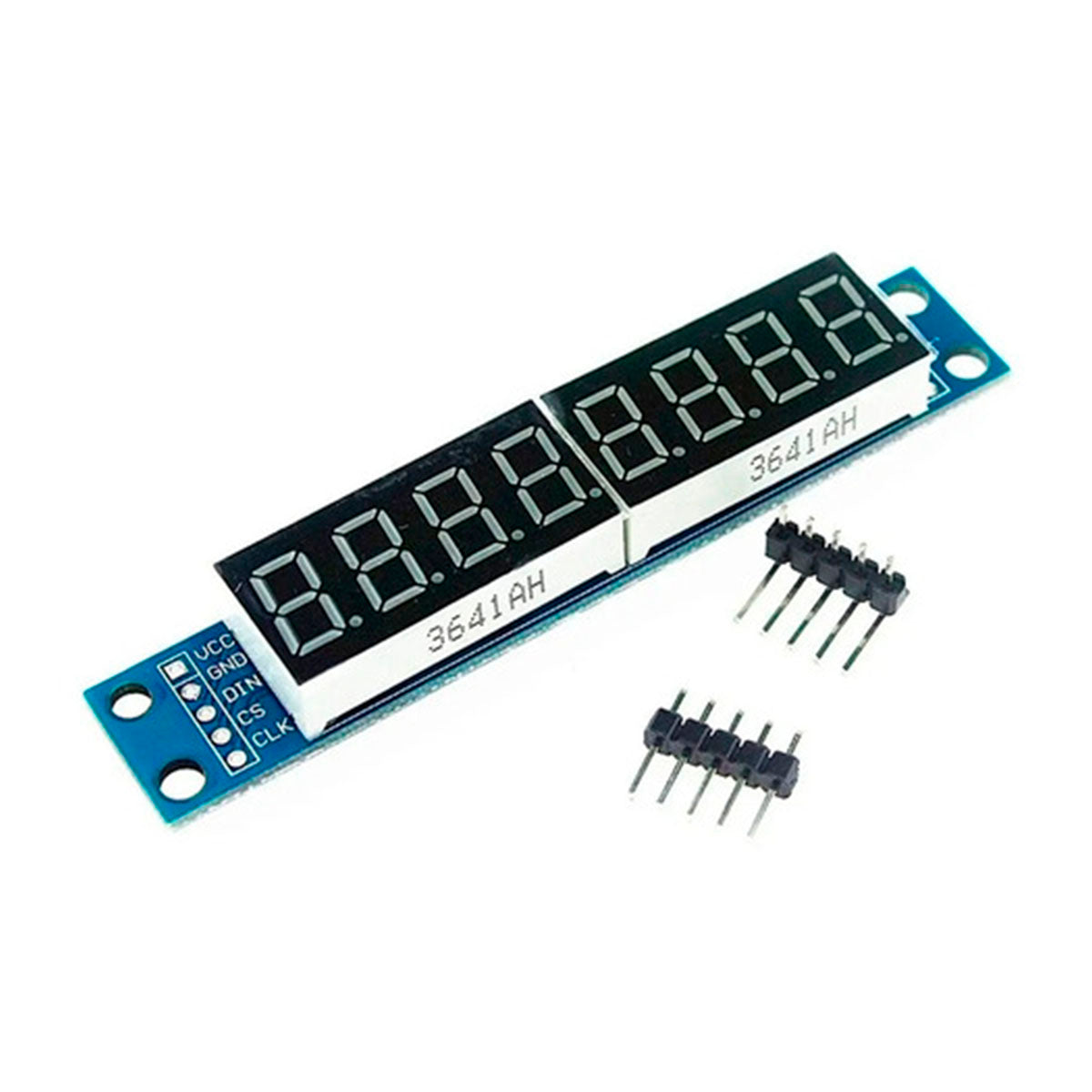

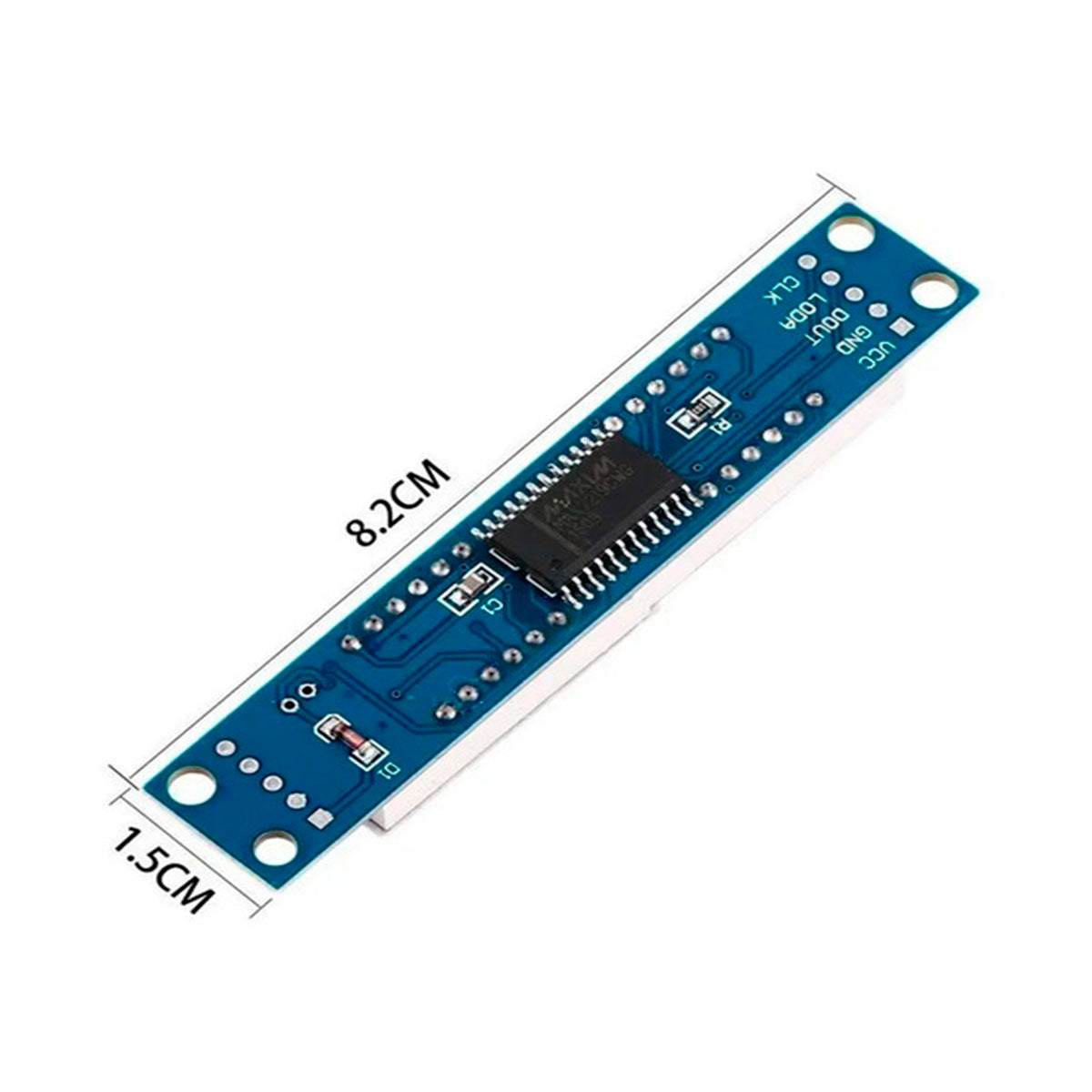

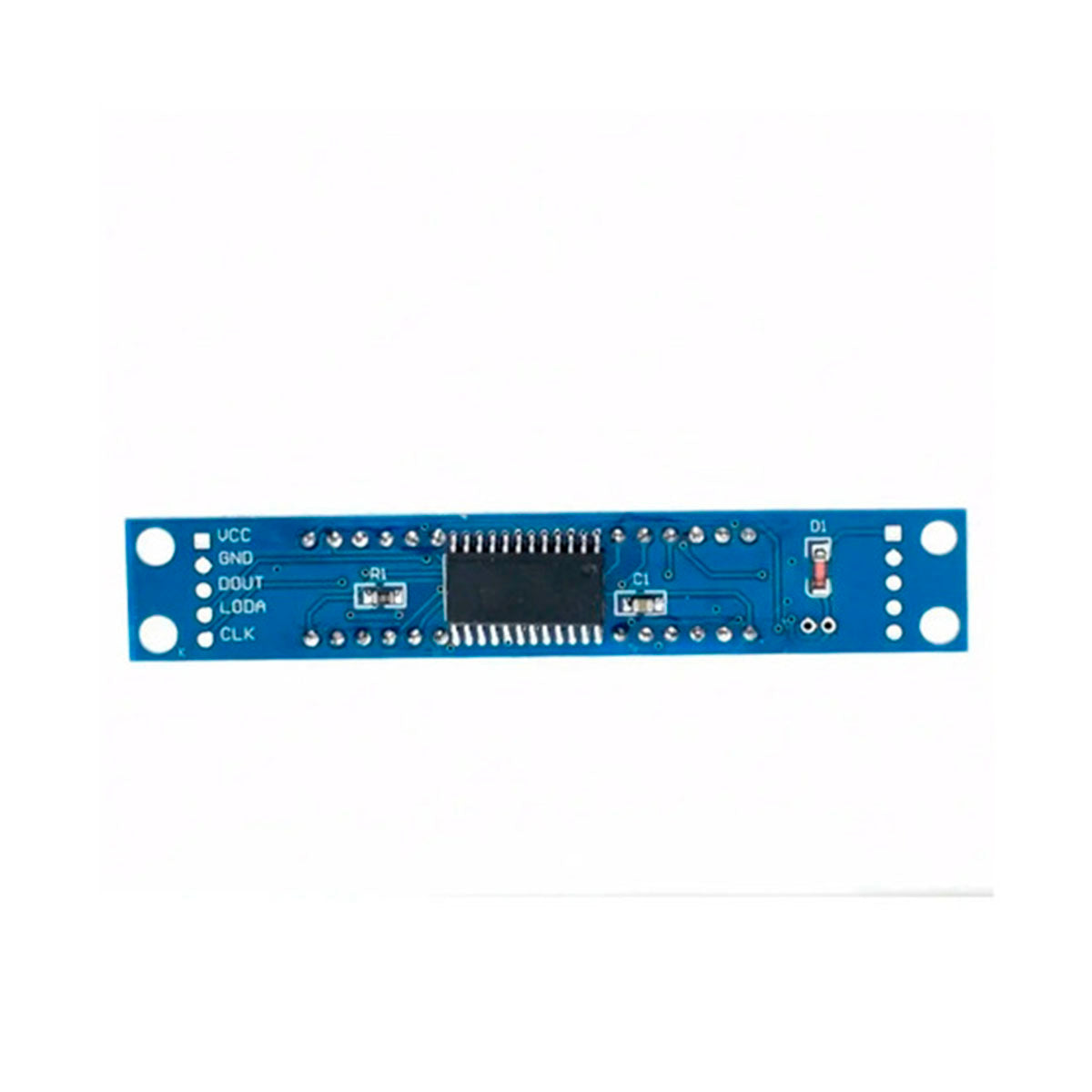

El Módulo de Display de 8 Dígitos con 7 Segmentos cada uno
Es una pequeña tarjeta capaz de mostrar hasta 8 números y caracteres mediante el uso del protocolo de comunicación serial similar al SPI. Esta tarjeta está basada en el popular controlador de matrices LEDs y display de 7 segmentos, llamado MAX7219, el cual puede ser conectado a un gran número de microcontroladores o tarjetas Arduino.
MAX7219 es un controlador de pantalla de cátodo común integrado de entrada / salida serie, que conecta la pantalla LED digital de 7 segmentos del microprocesador con 8 dígitos, también puede conectar una pantalla gráfica de barras o 64 LED independientes. Incluye un chip codificador BCD de tipo B, un bucle de escaneo multicanal, segmenta la unidad de palabra, pero también una RAM estática de 8 * 8 para almacenar cada dato. Solo un registro externo se usa para establecer la corriente de segmento de cada LED.
Características
- Tipo: Display LED de 7 segmentos
- Cantidad de dígitos: 8
- Controlador: MAX7219
- Color del display: Rojo
- Tamaño del dígito: Aproximadamente 0.36 pulgadas (9 mm)
- Voltaje de alimentación: 5 V DC
- Interfaz: Serial de 3 cables
- Pines de control: DIN, CS y CLK
- Comunicación: SPI / compatible con interfaz serial
- Bajo consumo de pines: Solo requiere 3 pines digitales para control
- Control de brillo: 16 niveles ajustables mediante software
- Conexión en cascada: Permite conectar varios módulos
