Descripción

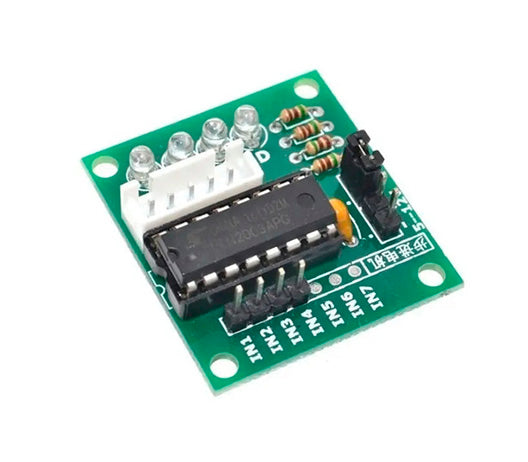

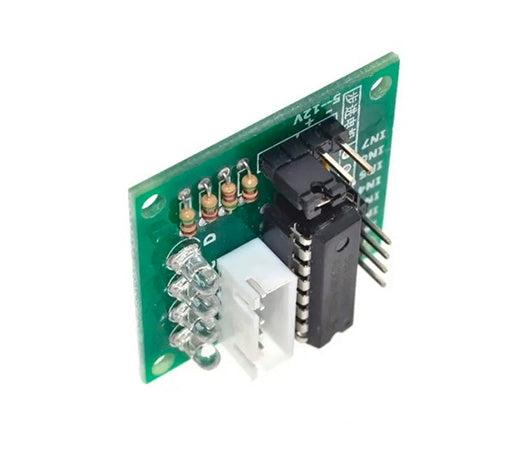

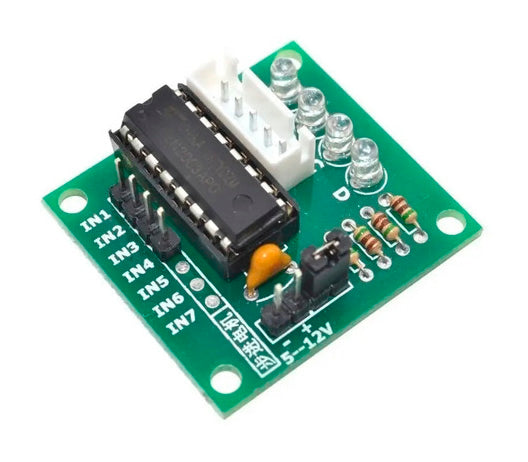

Esta placa tiene un chip ULN2003. Este chip permite amplificar las señales PWM y digitales del Microcontrolador. El ULN2003A puede manejar hasta 25V y 0.5A por cada salida.
Características
El módulo ULN2003 es un driver especialmente diseñado para manejar el motor a paso (unipolar). Adicionalmente puede ser usado para manejar Relays, motores DC o cualquier carga DC de bajo consumo de corriente. Internamente posee un arreglo de 7 transistores NPN Darlington con diodos de protección para cargas inductivas. Cada transistor o canal es capaz de manejar una carga de hasta 500mA, se pueden utilizar canales en paralelo y asi aumentar la capacidad de corriente.

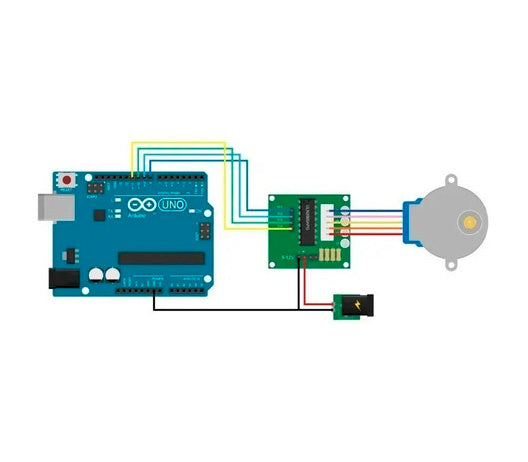

Al utilizar el modulo ULN2003 con el motor PaP podemos controlar el sentido de giro y la velocidad del motor mediante señales TTL, estas señales se pueden obtener de un microcontrolador como Arduino, Pic o Raspberry Pi.
Especificaciones
Chip: ULN2003N
Voltaje de Operación: 5V
Canales: 7
Capacidad de corriente: 500mA
Diodos de protección (cátodo común)
Leds indicadores (4 canales)
