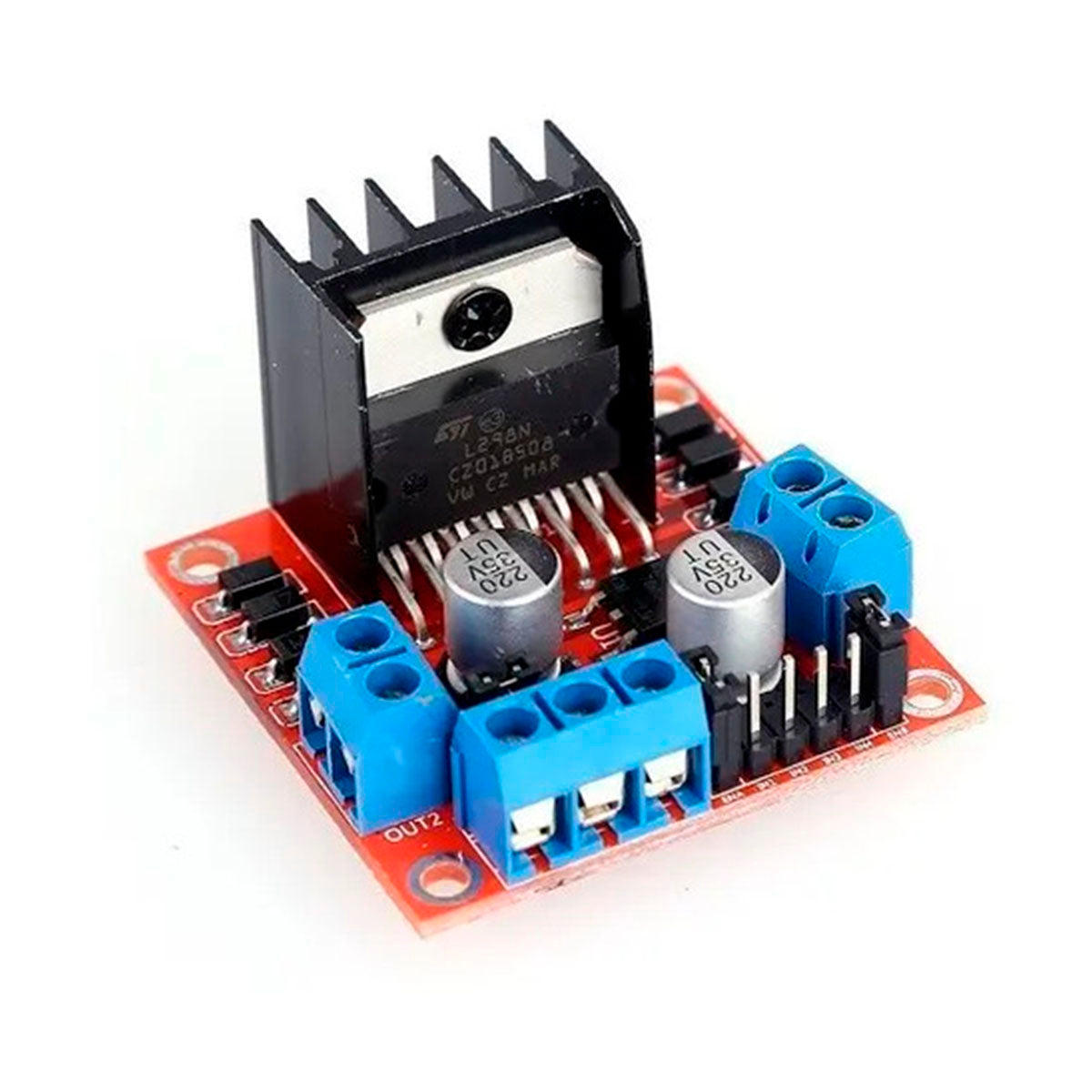

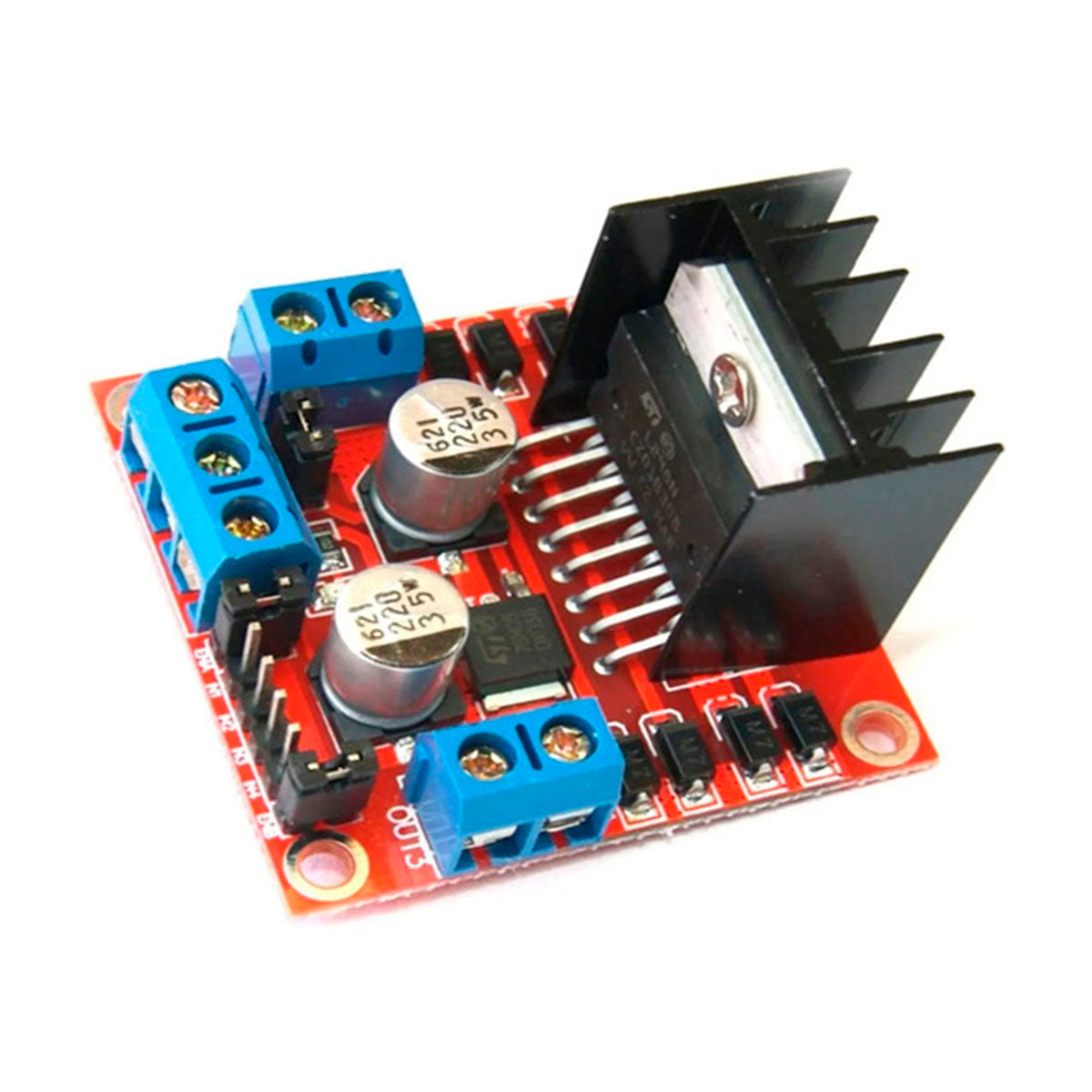

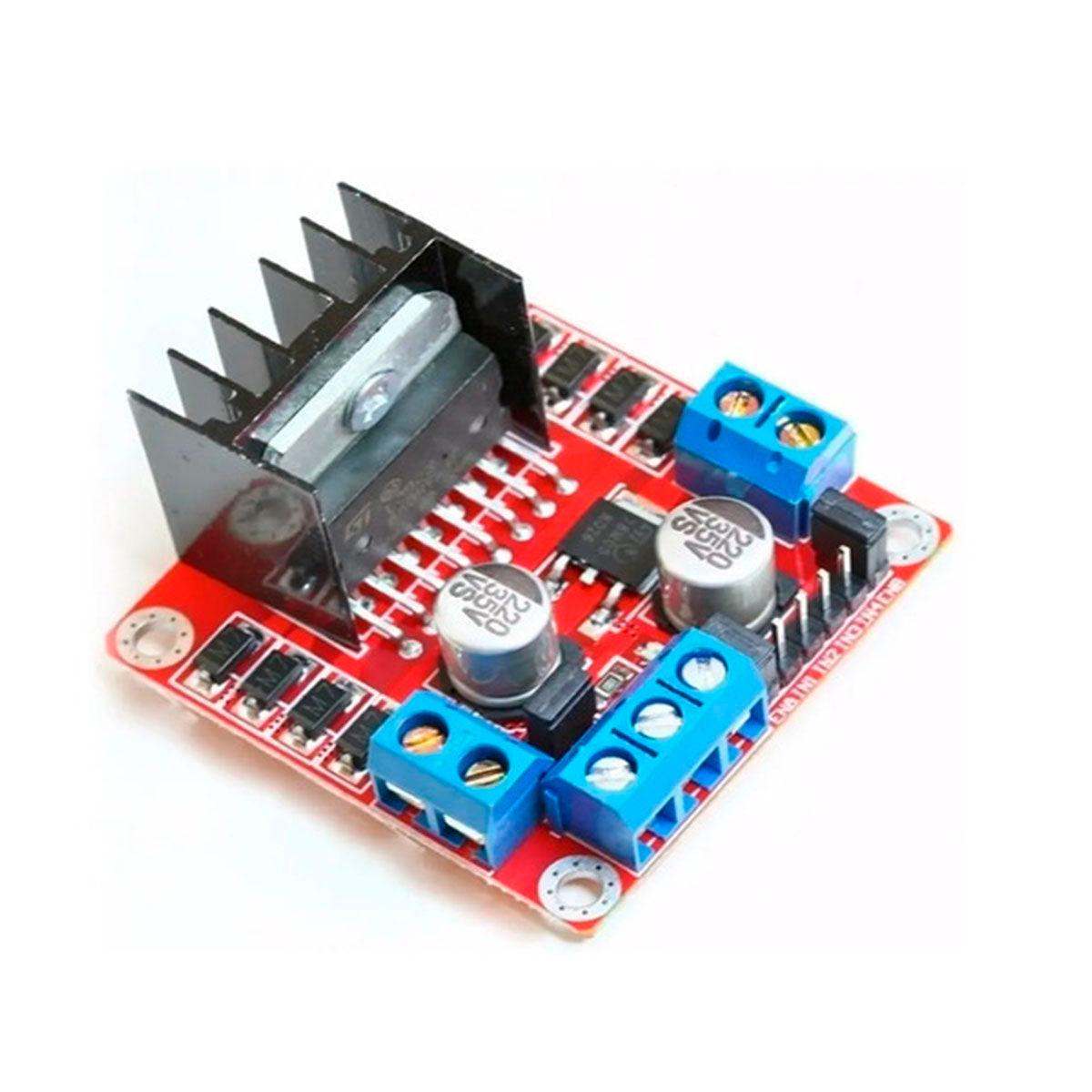

Módulo L298
Características:
El driver L298 es un dispositivo que permite controlar el sentido de funcionamiento de motores a una corriente de salida por canal de hasta 2A. Este módulo cuenta con un disipador de calor acorde a las características de este driver, sus características de diseño le permiten un rendimiento anti-interferencia excepcional, puede llegar a trabajar hasta con un nivel de tensión de entrada de 46V, aunque por cuestiones de seguridad se recomiendo usar niveles de tensión algo debajo de este valor límite.
Puede llegar a manejar un motor paso a paso de dos fases y cuatro fases, o dos motores de corriente continua. Este módulo incluye un regulador de voltaje 78M05 para obtener la energía de alimentación del dispositivo, sin embargo, cuando se superan los 12V, se sugiere usar una fuente de poder externa de 5V como fuente de alimentación digital y deshabilitar el jumper de 12V. Este módulo tiene gran capacidad de filtrado de ruido, cuenta con un diodo de protección ante corriente inversa, haciendo que su funcionamiento sea más estable y fiable.
El módulo permite controlar el sentido de giro y velocidad mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi y lauchpads of Texas Instruments.
Especificaciones técnicas
- Modelo: L298N
- Chip controlador: L298N
- Tipo: Driver de doble puente H
- Voltaje de alimentación del motor: 5 V a 35 V DC
- Voltaje lógico: 5 V
- Corriente continua: Hasta 2 A por canal (con adecuada disipación térmica)
- Motores compatibles: 2 motores DC o 1 motor paso a paso bipolar
- Control de velocidad: PWM
