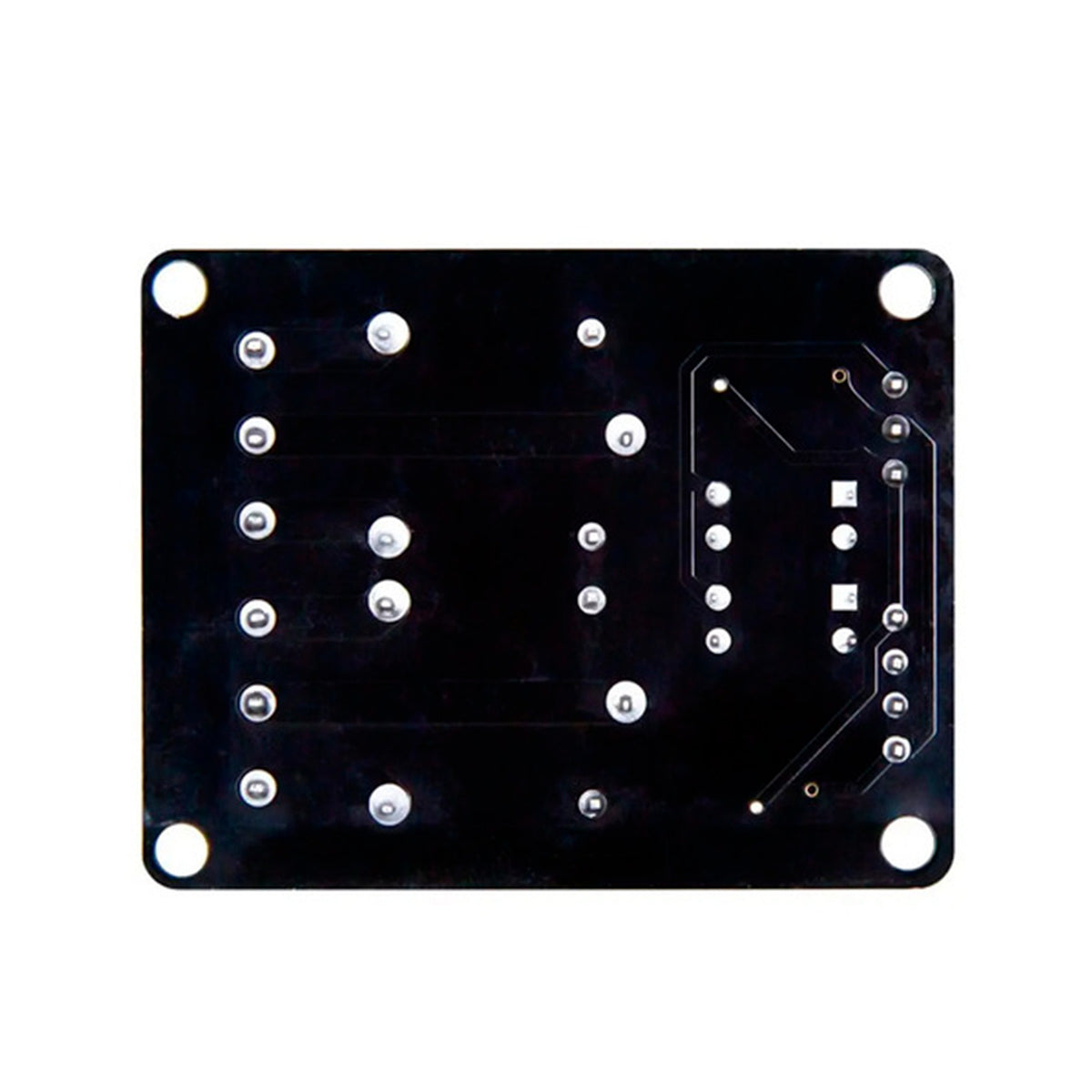

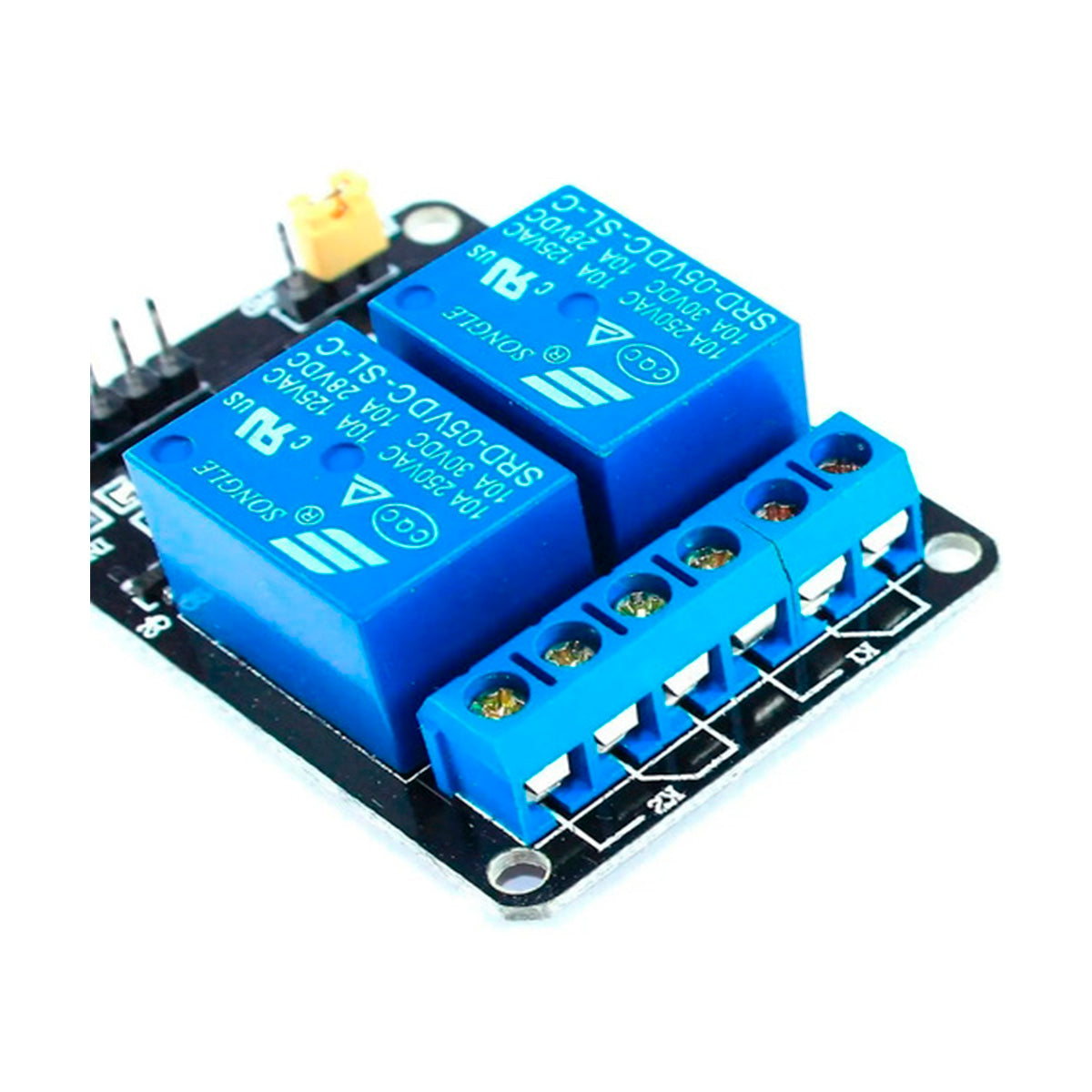

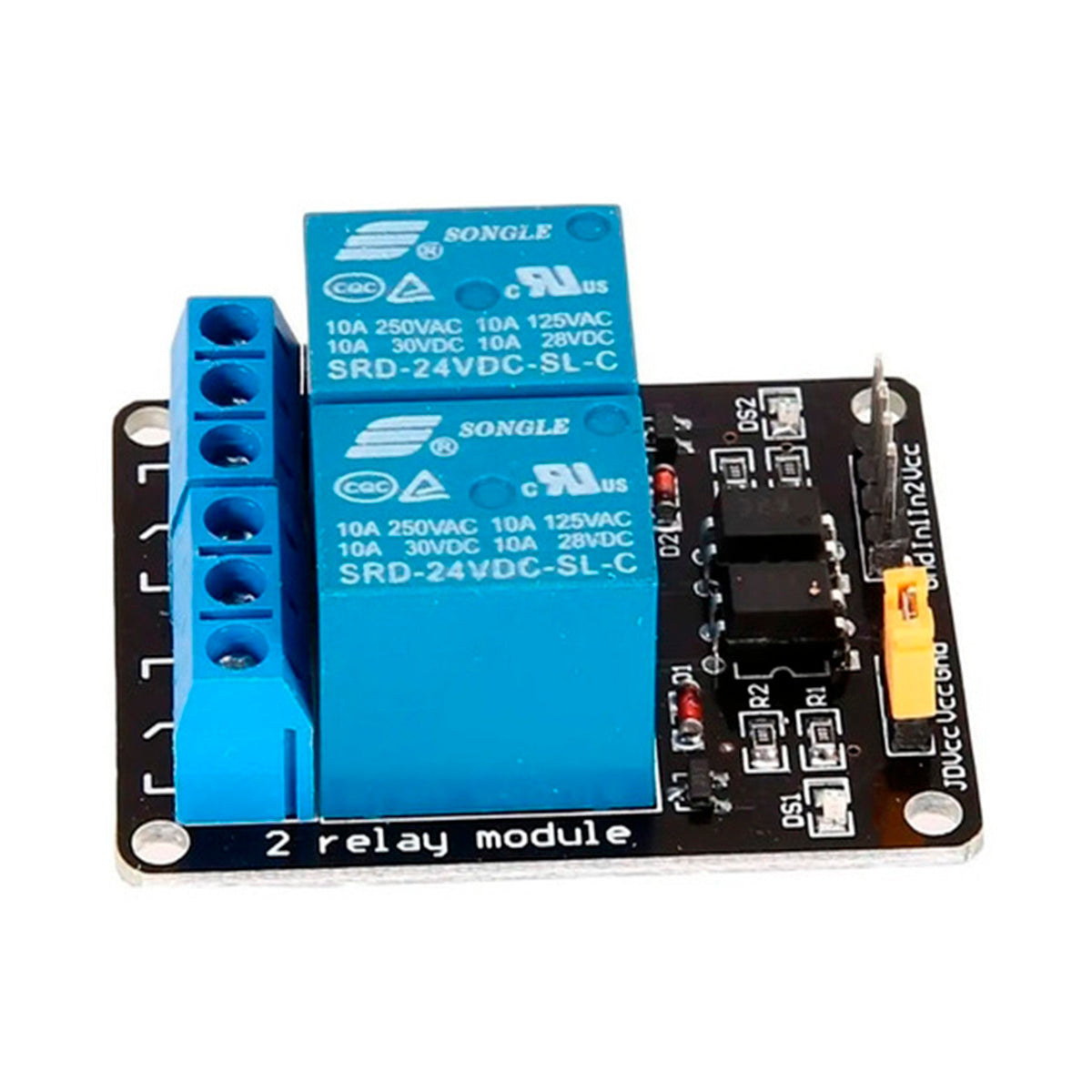

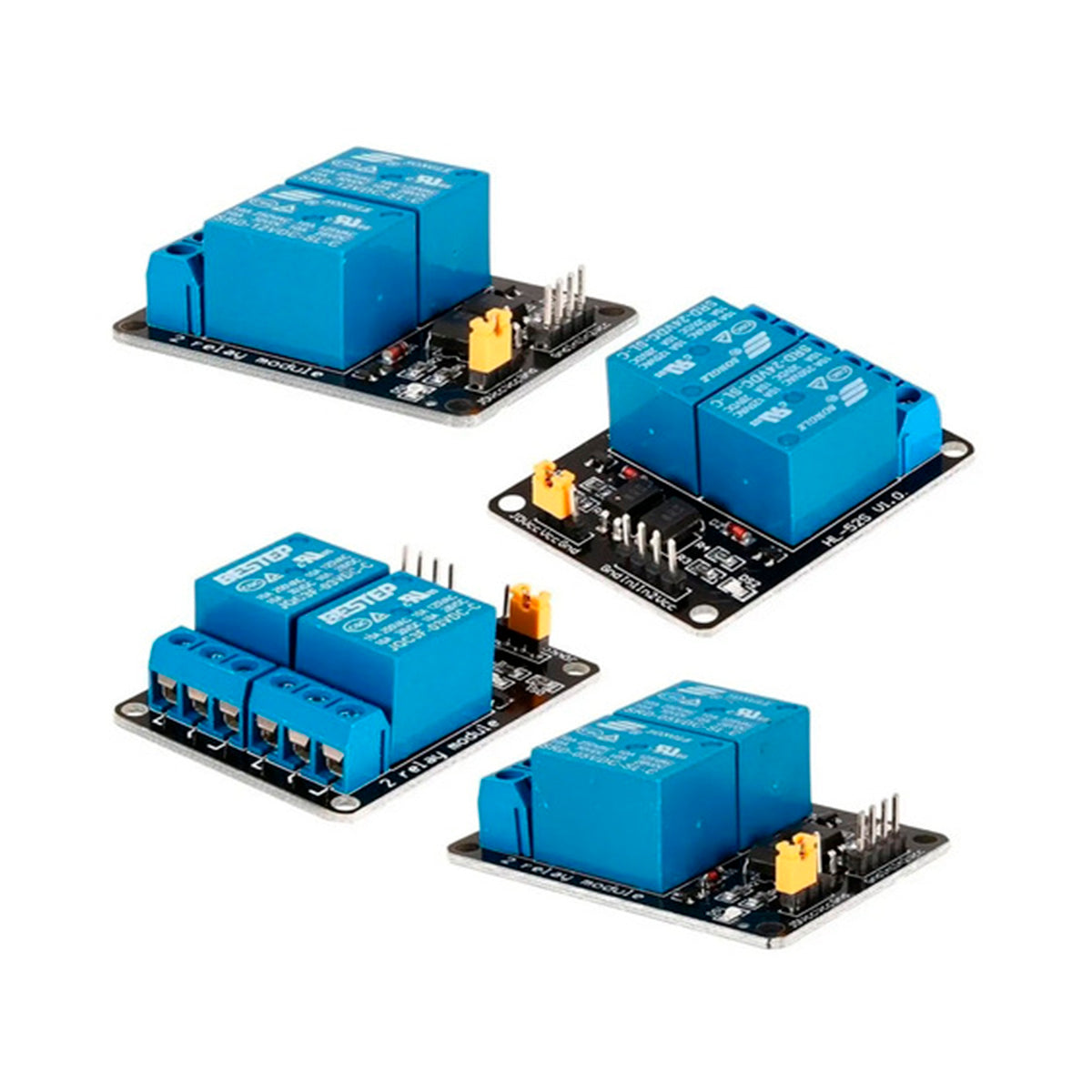

Descripción
Este módulo cumple con la norma de seguridad internacional, la ranura de aislamiento entre las áreas de control y el área de carga; Con aislamiento de acoplamiento óptico, activación más confiable, más estable; el diseño doble de placa de circuito FR-4; Tenga instrucciones de operación de encendido y relé. El LED se encenderá cuando el relé esté encendido; Entrada de señal con una señal de alto nivel, el relevador de pin común puede controlar directamente todo tipo de equipo y carga.
Características
Tarjeta con relés de 2-5V y 2 canales
Corriente estatica: 4mA
Corriente de activación: 2mA
Corriente de trabajo: 65mA
Relé de alta Corriente: AC250V 10A; DC30V 10A.

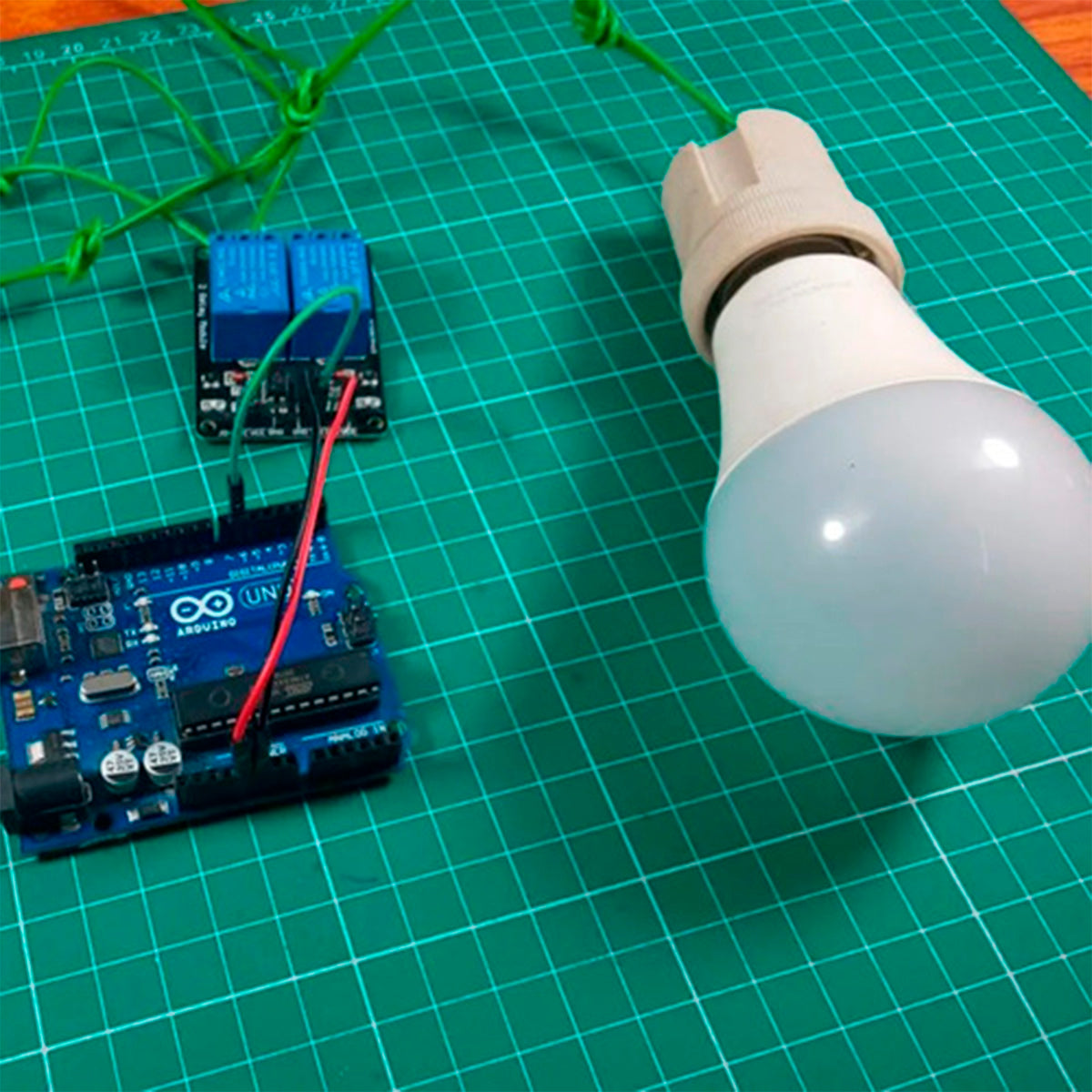

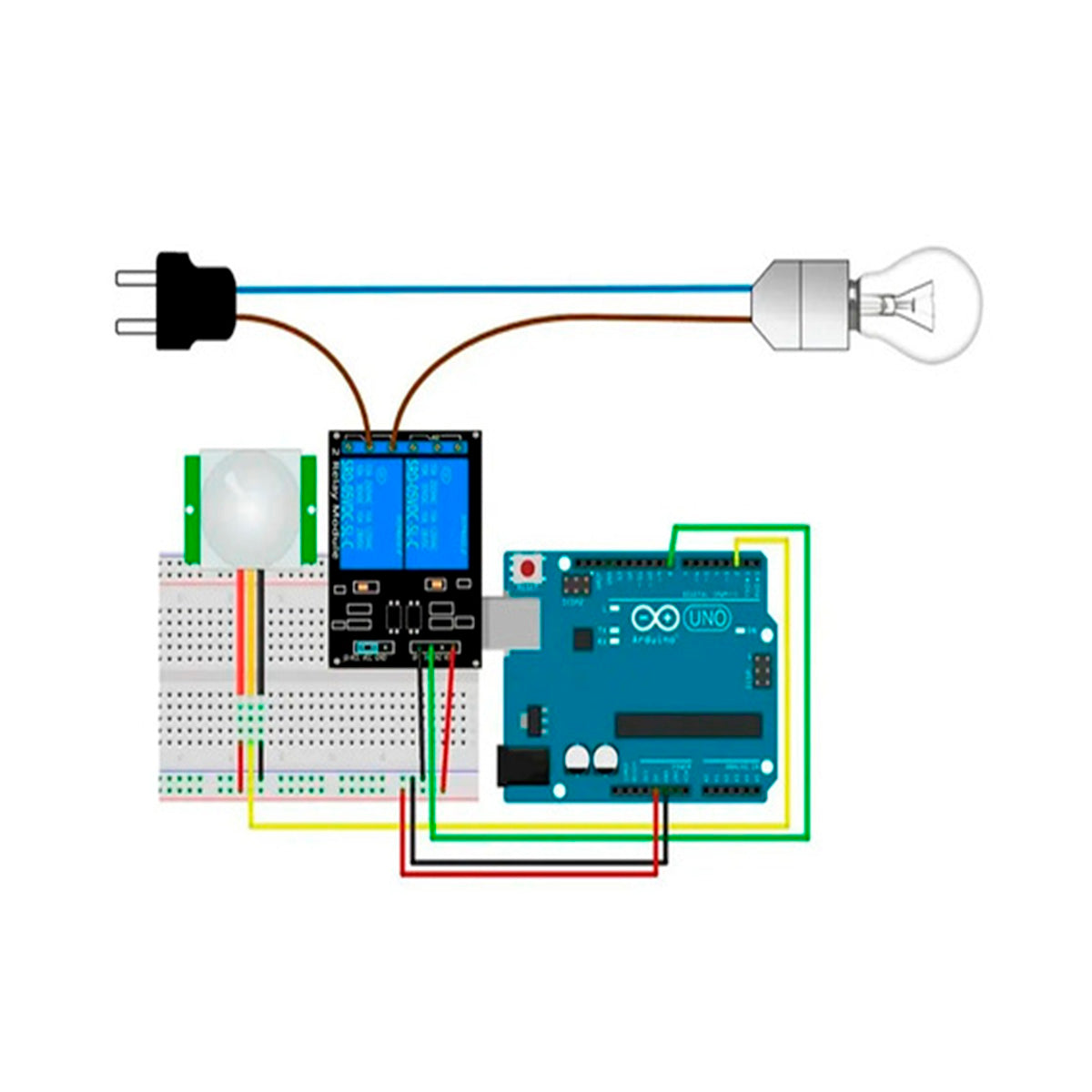

Interfaz estándar para microcontrolador: Arduino, AVR, PIC, DSP, ARM, etc.
Optoacoplador PC817 de abordo con capacidad de aislamiento óptico anti-jamming
Cableado independiente de contacto, seguro y confiable
Con orificios para tornillos para una fácil instalación
Tamaño: 44.4×32.4mm

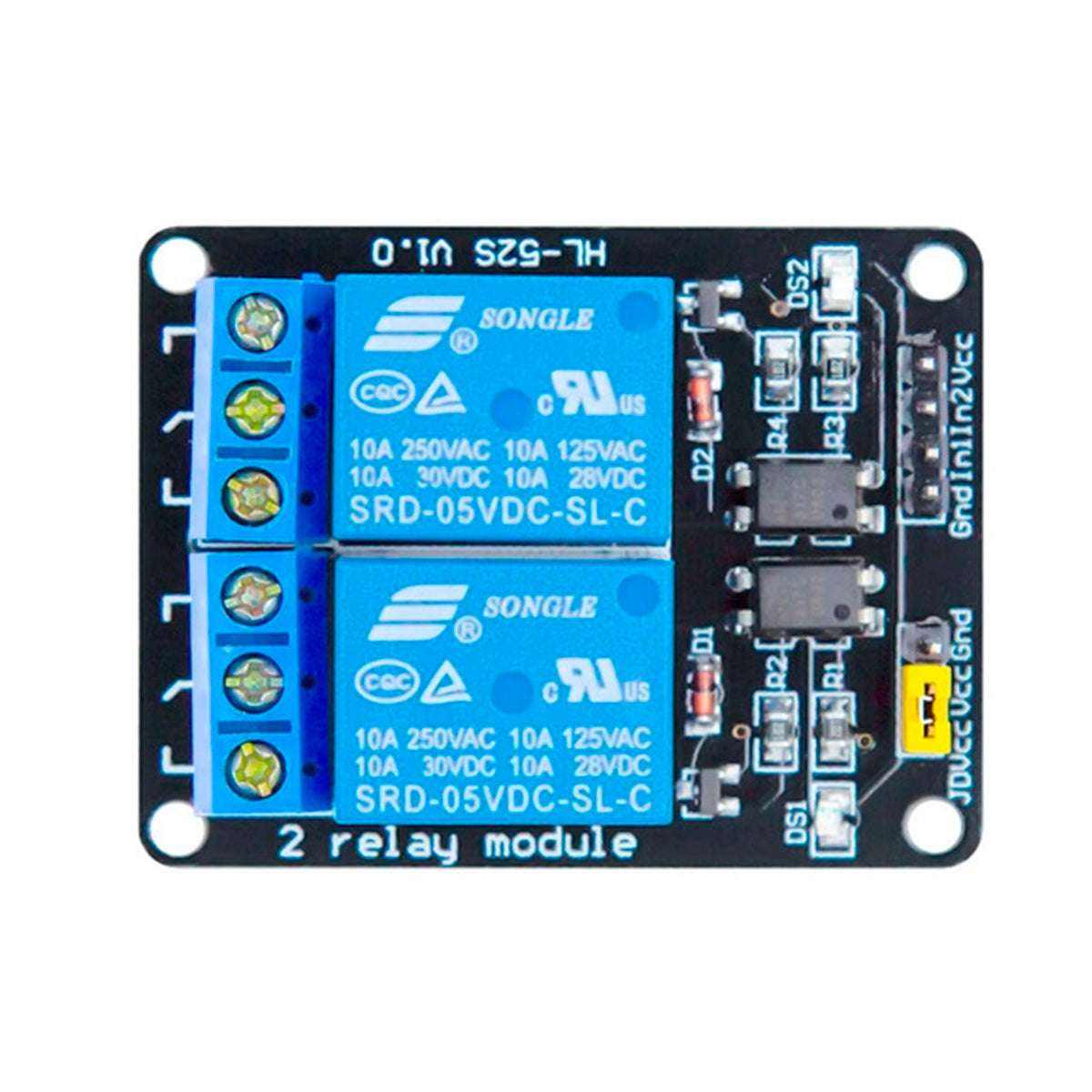

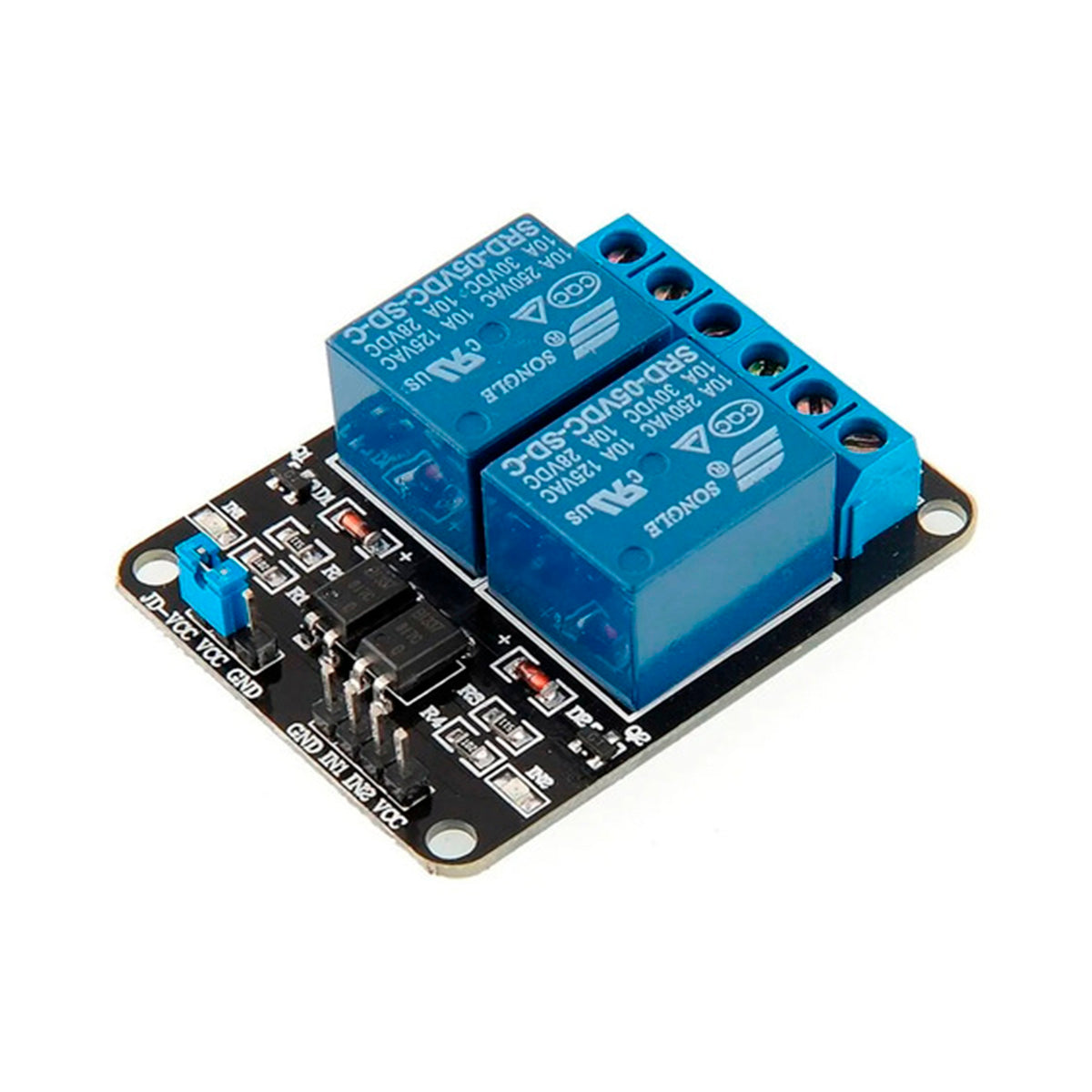

Pinout
Parte de entrada:
VCC: conectar a potencia positiva (según el rango de tensión del relé)
GND: conectar a potencia negativa
IN1: pin del disparador del canal 1 módulo de relé (disparador de nivel alto)
IN2: pin del disparador del canal 2 módulo de relé (disparador de nivel alto)
Pieza de salida
Normalmente abierto (NA): pin de relé normalmente abierto. NO el pin no se conecta al pin COM cuando el relé está apagado. El pin NO se conecta al pin COM cuando el relé está encendido.
Pin común (COM): pin común del relé.
Normalmente cerrado (NC): pin de relé normalmente cerrado. El pin NC se conecta al pin COM cuando el relé está apagado. El pin NC no se conecta al pin COM cuando el relé está encendido.
