Descripción

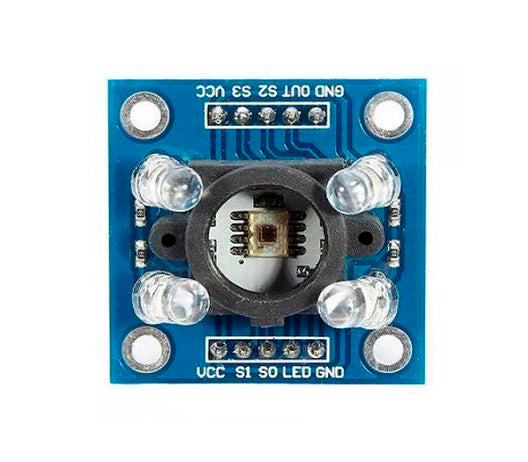

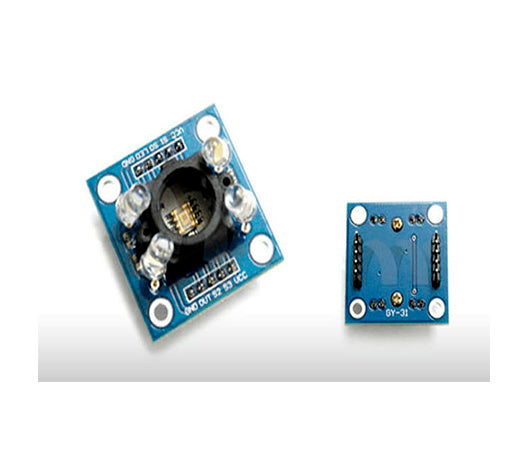

Internamente, el TCS3200 está formado por una matriz de fotodiodos de silicona junto con un conversor de frecuencia, en un único integrado CMOS.
La matriz dispone de 8 x 8 fotodiodos de 110 µm, de los cuales 16 tienen filtros azules, 16 verdes, 6 rojos, y 16 no tienen filtro. Los fotodiodos están distribuidos de forma que minimizan el efecto la incidencia no uniforme de la luz.
La salida del TCS3200 es una onda cuadrada del 50% duty, cuya frecuencia es proporcional a la intensidad luminosa. La tensión de alimentación del sensor es de 2.7V a 5.5V.
Especificaciones
- Voltaje: 2.7 - 5V
- Frecuencia de salida configurable apagado, 2%, 20% y 100%.

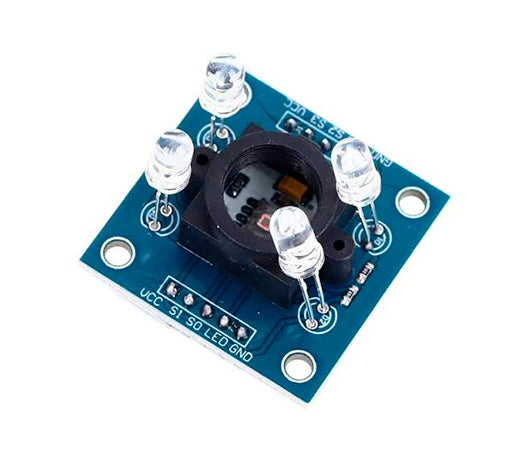

- Leds incluidos en el PCB para iluminar el objeto a reconocer.

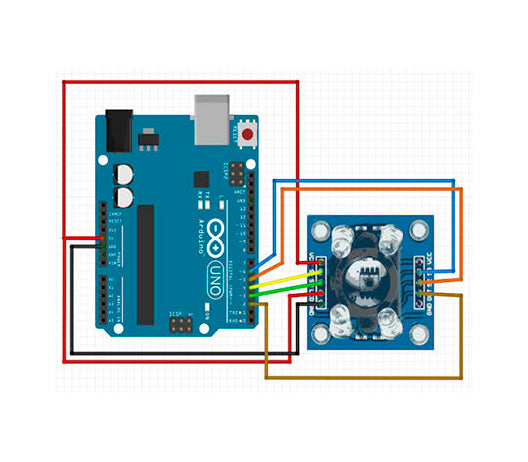

- Se puede comunicar con el micro controlador.
- Sensor de colores de alta resolución.
