Descripción

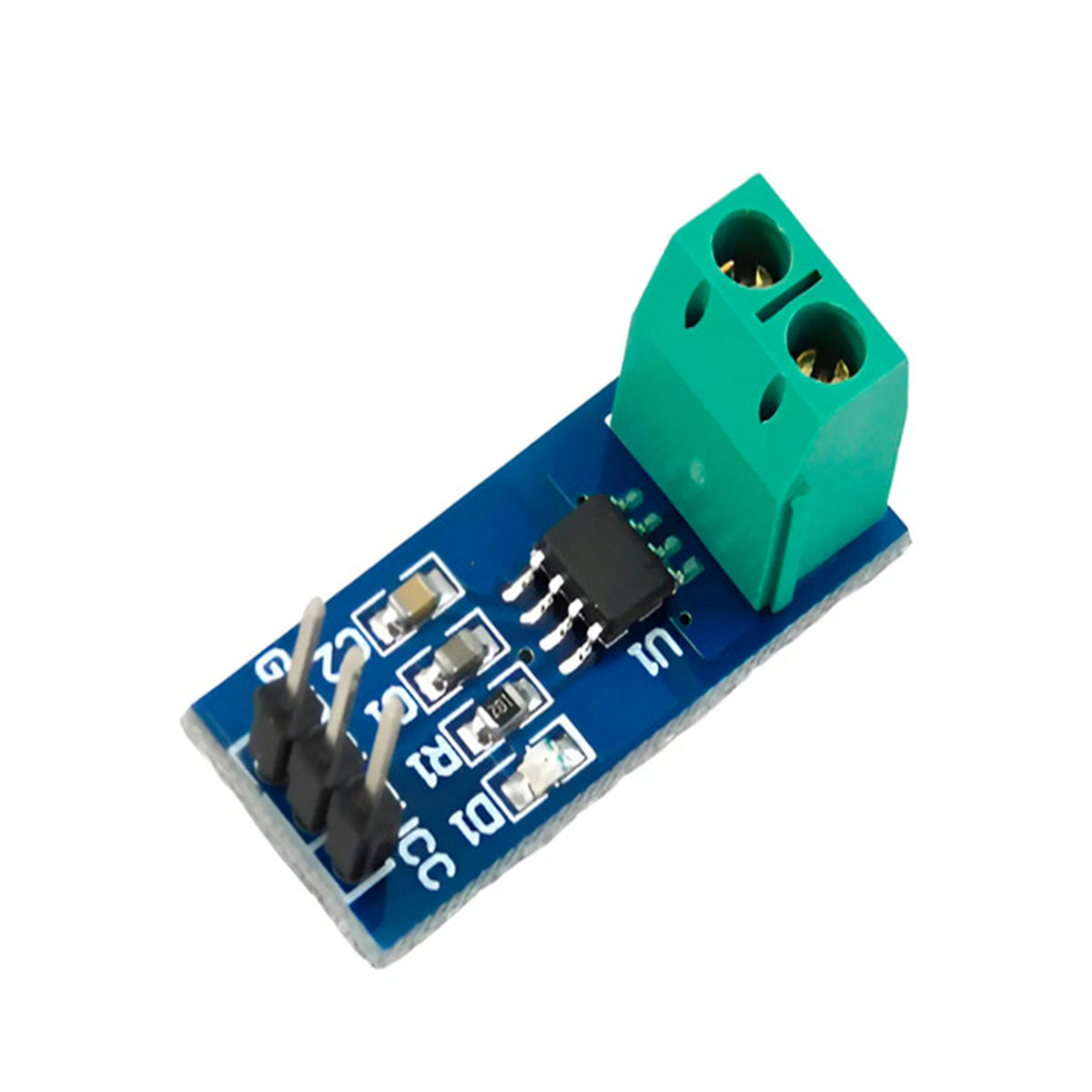

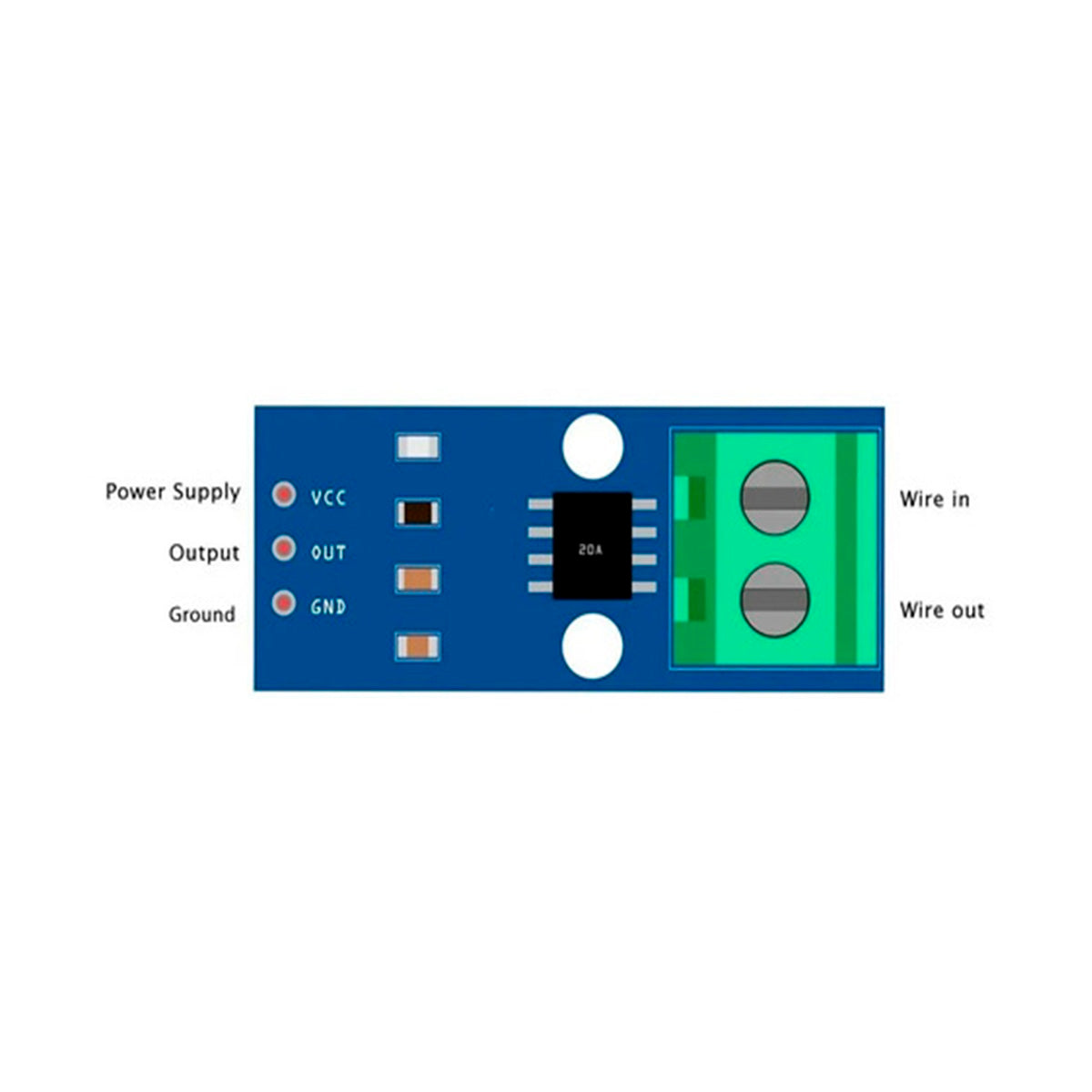

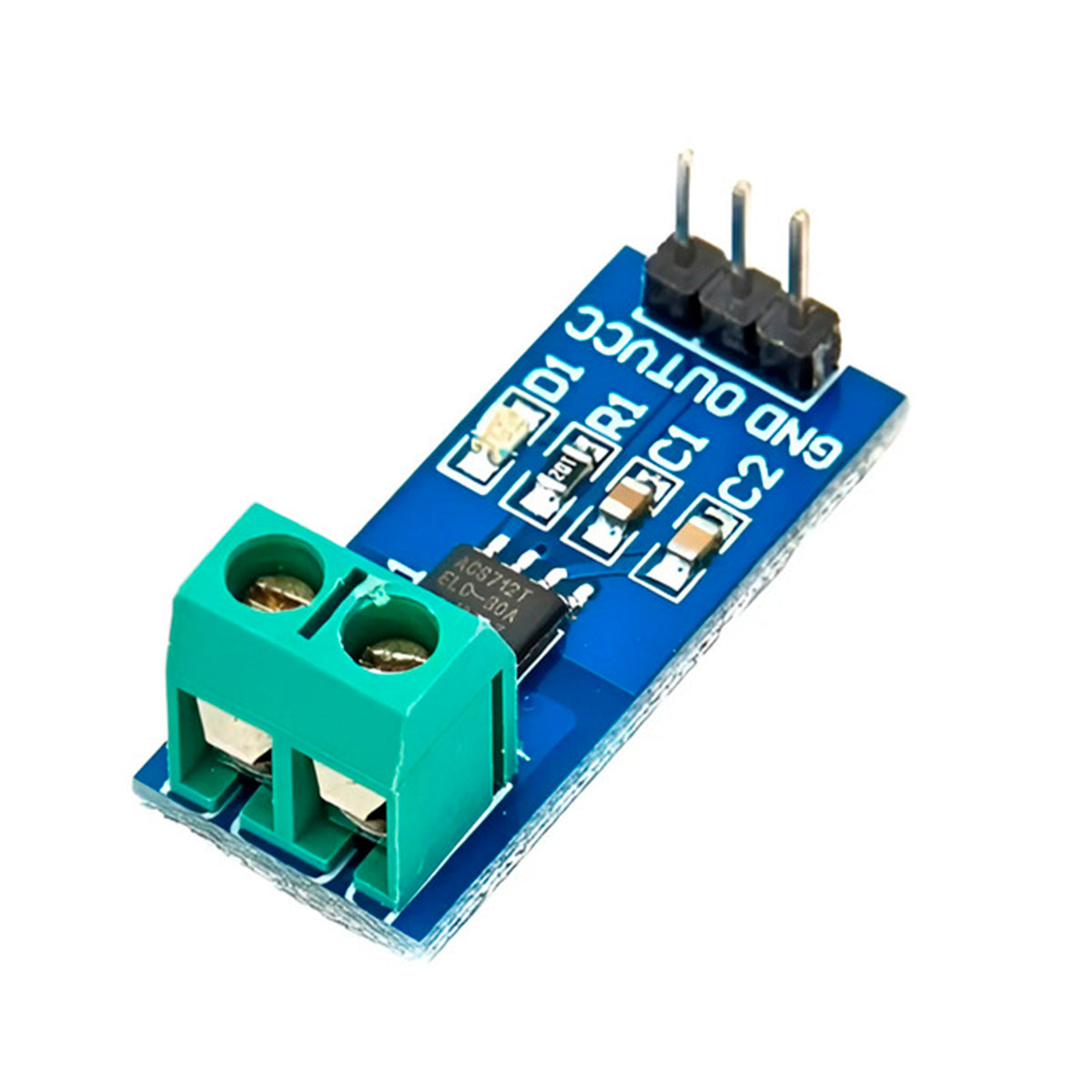

El sensor ACS712 de Allegro, es un sensor de corriente por efecto hall, que provee un solución económica y precisa para medir corriente en AC o DC, ya sea en ambientes industriales o comerciales. Este Sensor funciona transformando un campo magnético surgido de el paso de la corriente por un alambre de cobre interno en el sensor, y convirtiendo este campo en un voltaje variable. Esto significa que a mayor cantidad de corriente que tengamos, mayor voltaje vamos a tener en un pin. Este sensor viene en 3 modelos distintos: ACS712ELCTR-05B-T que mide hasta 5A, el ACS712ELCTR-20A-T que mide hasta 20A y el ACS712ELCTR-30A-T que mide hasta 30A. Las diferencias entre cada uno de los modelos es que las variaciones de voltaje en su pin de salida es siempre la misma, por ende para cualquier modelo su salida analógica variara entre 0 y 5v dándonos una mejor precisión en el modelo de 5A que en el de 30A.
Características
Señal analógica de bajo ruido
El ancho de banda del dispositivo se establece a través del nuevo pin FILTER
Tiempo de subida de salida de 5 us en respuesta a la corriente de entrada escalonada
Ancho de banda de 80 kHz
Error de salida total 1,5 % en TA = 25 C
Resistencia del conductor interno de 1,2 Mohm
2.1 kVRMS de voltaje mínimo de aislamiento de los pines del chip
Sensibilidad de salida; 100 mV / A
Voltaje de salida proporcional a las corrientes AC o DC
Voltaje de compensación de salida extremadamente estable
Histéresis magnética: casi nula
Salida radiométrica de la tensión de alimentación
Sensor lineal de efecto hall de bajo offset.
Salida: variación Proporcional de 0V a 5V
Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
Las terminales del elemento conductor se encuentran aisladas eléctricamente (Hasta 2.1KV).
Voltaje de operación: 4.5V 5.5V
Dimensiones PCB: 31 (mm) x14 (mm)
Ancho de banda 80 kHz
Especificaciones
Tipo de sensor: Efecto Hall
Tipo de corriente: AC/ DC
Voltaje de alimentación: 5 V DC
Tipo de salida: Analógica
