Sensor Infrarrojo 3-80cm E18 Fotoeléctrico

Descripción

Sensor infrarrojo basado en un emisor y un receptor fotoeléctrico (infrarrojo). La distancia de la detección se puede ajustar de acuerdo a las necesidades que tenga el usuario y esta puede ser regulada de 3cm a 80cm, es pequeño, fácil de usar/ajustar gracias a sus roscas de sujeción las cuales se adaptan fácil y rápido a la mayoría de los entornos.

Este sensor es muy útil para robótica, posicionamiento de brazos, mecanismos, detector de obstáculos / presencia, switch de límite, contador de piezas, medios de interacción, líneas de ensamblaje industriales, entre otros. Cuenta con un LED que permite probar el sensor solo conectándolo a la alimentación, facilitando las pruebas y montaje.

Hay que tener en cuenta que este sensor no dará como medición de voltaje un nivel de voltaje analógico, sino que dará un nivel lógico de 5 ó 0 voltios, dependiendo de la sensibilidad ajustada en el potenciómetro de la parte trasera del sensor.

Características

• Modelo: E18-D80NK.
• Tipo: Sensor fotoeléctrico infrarrojo de proximidad.
• Método de detección: Reflexión difusa; detecta la luz infrarroja reflejada por el objeto.

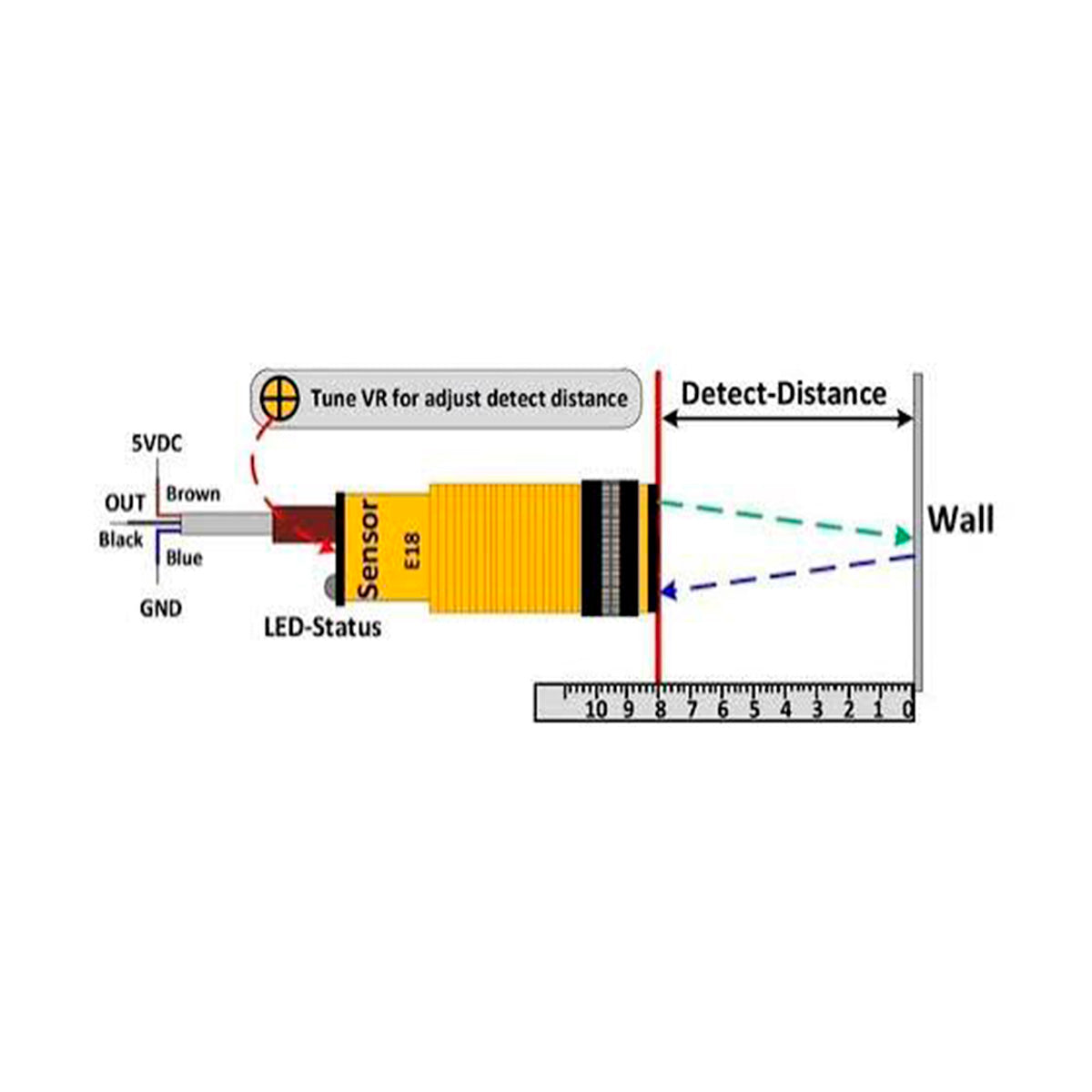

• Rango de detección: 3 a 80 cm, ajustable mediante potenciómetro.
• Alimentación: 5 VDC.
• Corriente de salida: Hasta 100 mA, según la ficha técnica consultada.
• Tiempo de respuesta: Menor a 2 ms.
• Objetos detectables: Objetos translúcidos y opacos; la distancia efectiva puede variar según el color y las características de la superficie.
• Indicador: LED de estado, según la versión.
• Aplicaciones: Detección de obstáculos, robots, conteo de objetos en líneas de producción, automatización y sistemas de control.
• Ajuste de sensibilidad/distancia: Sí, mediante potenciómetro integrado

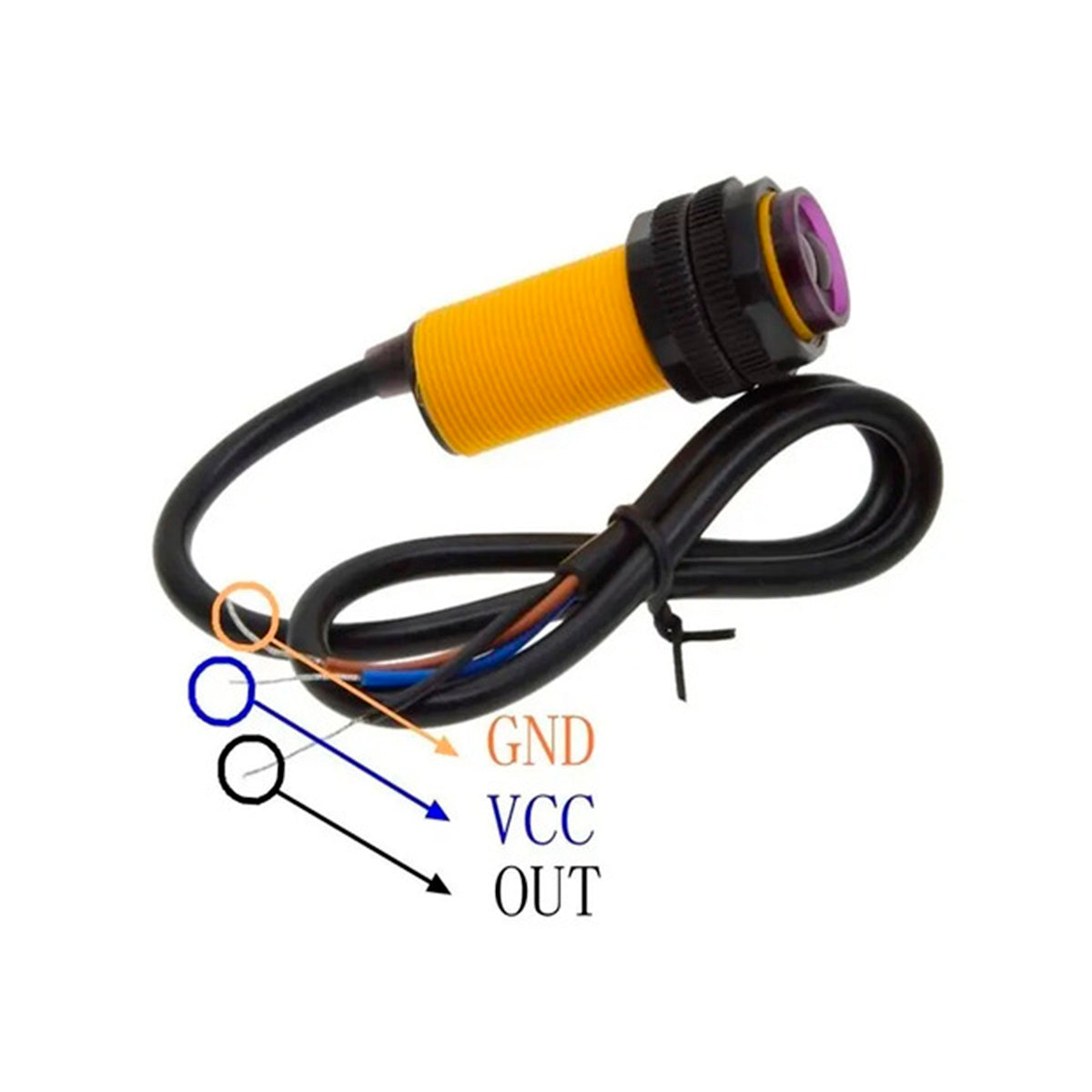

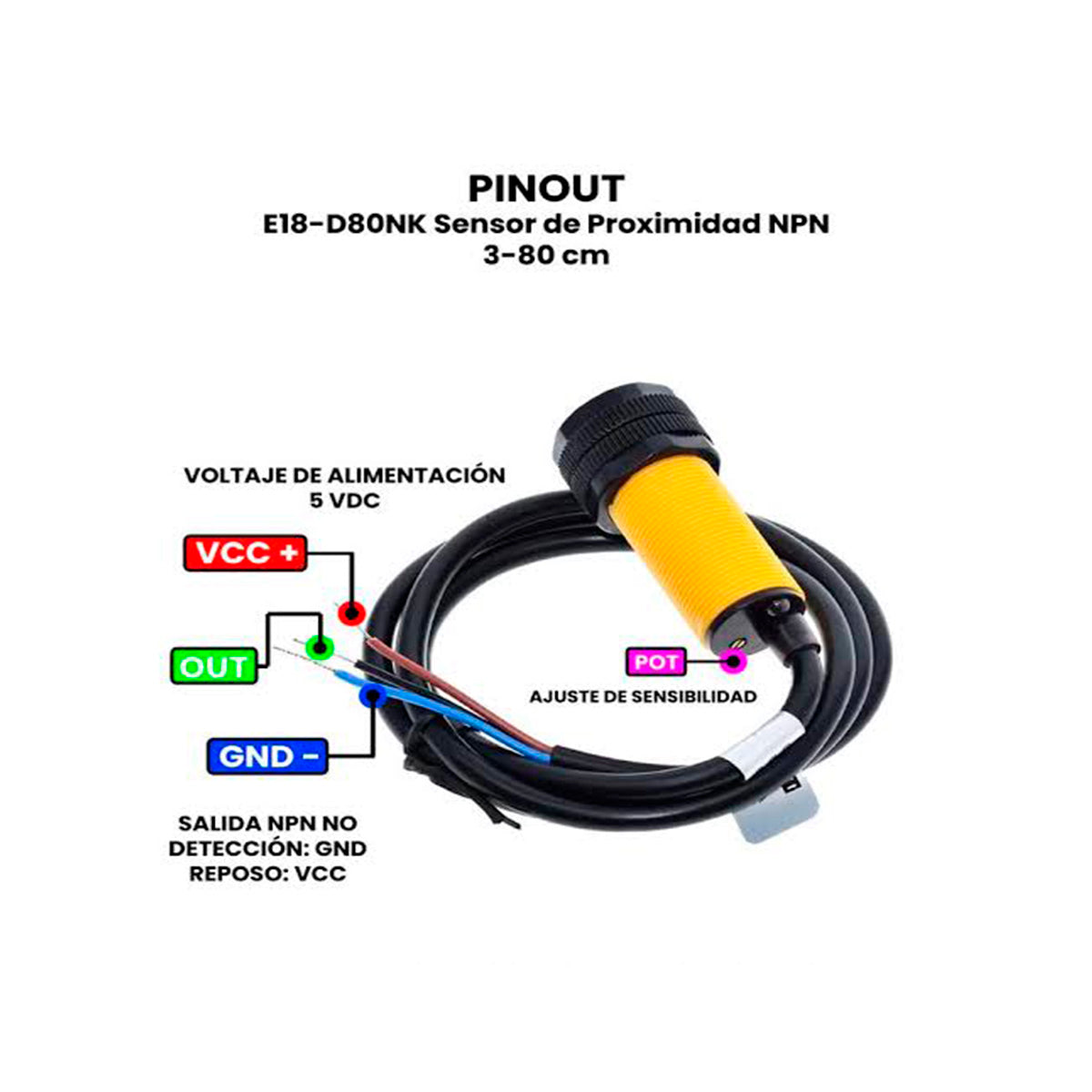

Conexiones

• Marrón (Brown): VCC (+5V).
• Azul (Blue): GND (0V).

• Negro (Black): Salida de Señal Digital (0V / 5V).

Especificaciones

• •


    Marrón (Café): Conectar a positivo (\(5\text{V}\)).
    Azul: Conectar a negativo o tierra (\(0\text{V}\)).
    Negro: Salida de señal (da \(5\text{V}\) con objeto detectado y \(0\text{V}\) sin objeto). [1, 2, 3, 4]
    Características Clave
    Voltaje: Funciona con \(5\text{V}\) y consume hasta \(100\text{mA}\).
    Ajuste: Tiene un tornillo trasero para regular la distancia de detección.
    Luz: Usa luz infrarroja, por lo que objetos oscuros reducen la distancia de detección y objetos claros la aumentan. [1, 2]
