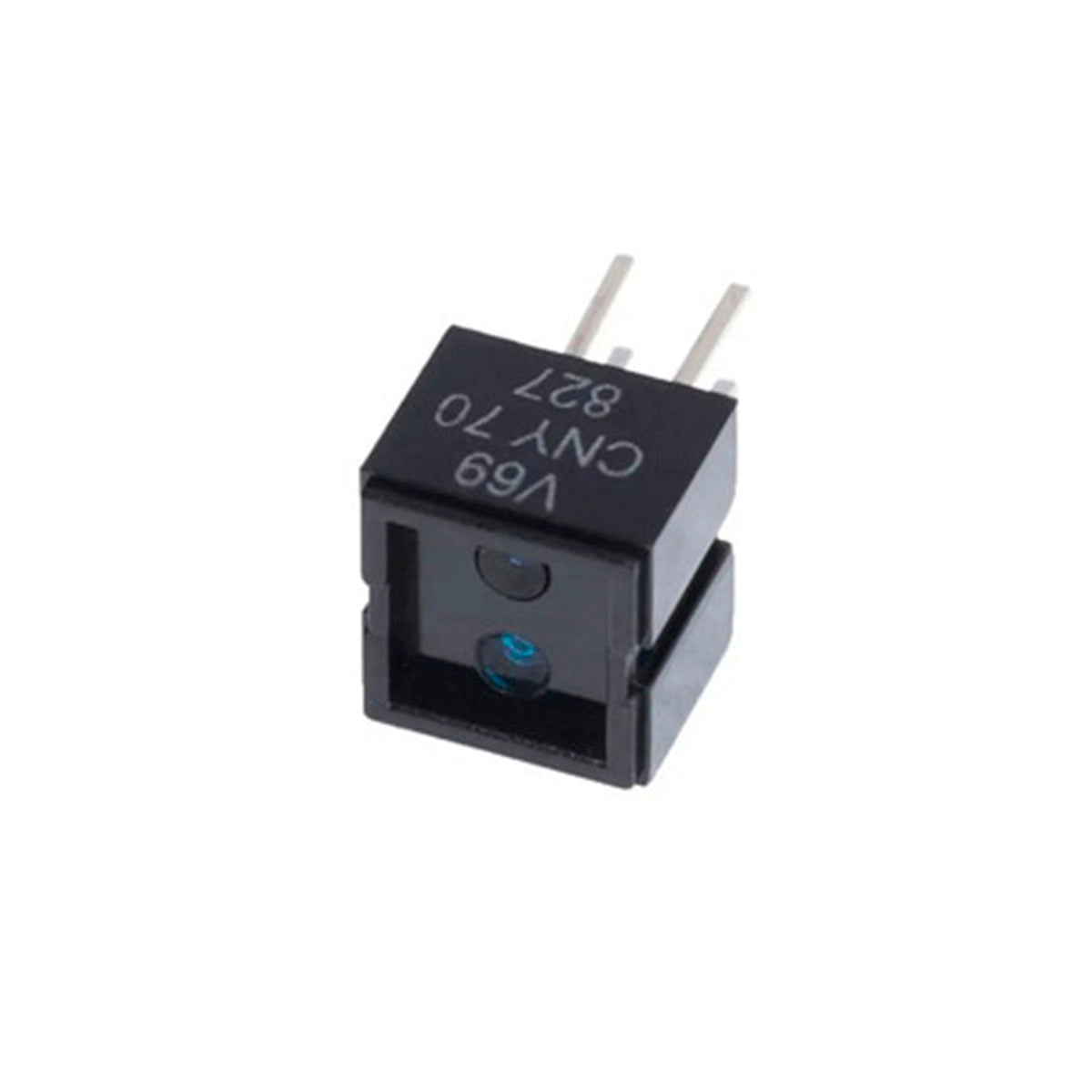

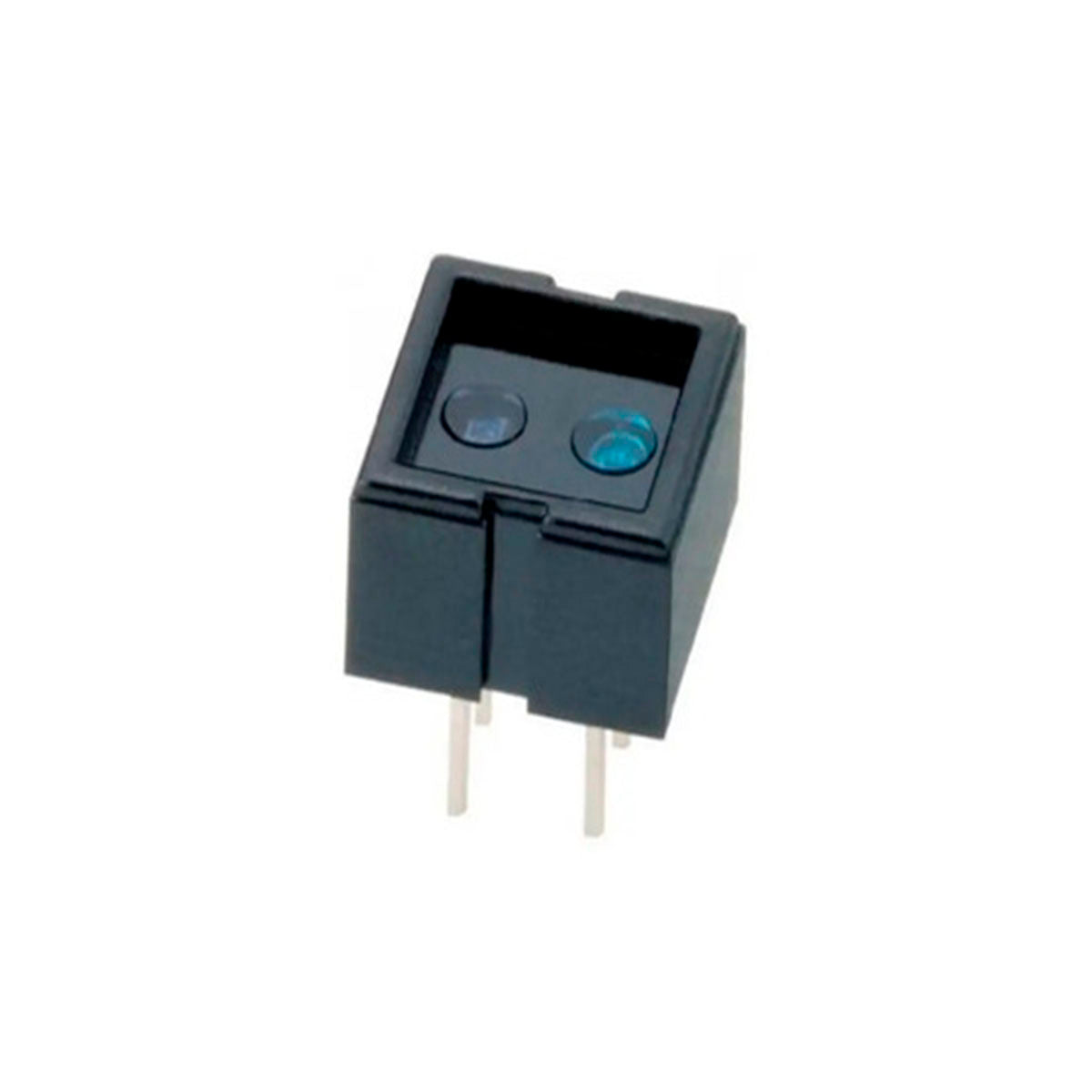

Sensor Infrarrojo CNY70
El CNY70 puede utilizarse como entrada digital o analógica. En este ejemplo se ha utilizado como entrada digital para distinguir dos colores: blanco o negro.
Cuando el sensor está orientado hacia una superficie u objeto de color negro éste absorbe gran parte de la luz emitida por el diodo, entonces el sensor enviará un valor alto HIGH – 1 a Arduino, y a su vez cuando el sensor se sitúa sobre una superficie u objeto de color blanco gran parte de la luz emitida por el diodo será reflejada al fototransistor. Entonces, el sensor enviará un valor alto LOW- 0 al Arduino.
Características
Distancia de sensado: 0.197 (5 mm)
Método de sensado : Reflectivo
Voltaje: 5V
Corriente de colector ( Ic ) máx.: 50 mA
Corriente continua – Directa ( If ): 50 mA
Tipo de salida: Fototransistor
Temperatura de operación: -40 C 85 C
Combina un led infrarrojo emisor y un fototransistor receptor en un mismo módulo
Longitud de onda del emisor: 950 nm
Rango de operación con cambio >20% de la corriente de colector: 0 mm a 5 mm
Distancia operativa a corriente de salida pico: <0.5 mm
Filtro contra la luz del espectro visible
Corriente del LED en directo max: 50 mA
Voltaje inverso del LED max: 5 V
Corriente de colector del fototransistor en directo max: 50 mA
Voltaje colector-emisor del fototransistor max: 32 V
Voltaje emisor-colector del fototransistor max: 7 V
Aplicaciones
Detección de presencia o ausencia de objetos
Detección de posición
Seguimiento de línea en robótica
Medición de revoluciones
Escaneo de discos codificados
Encoder
