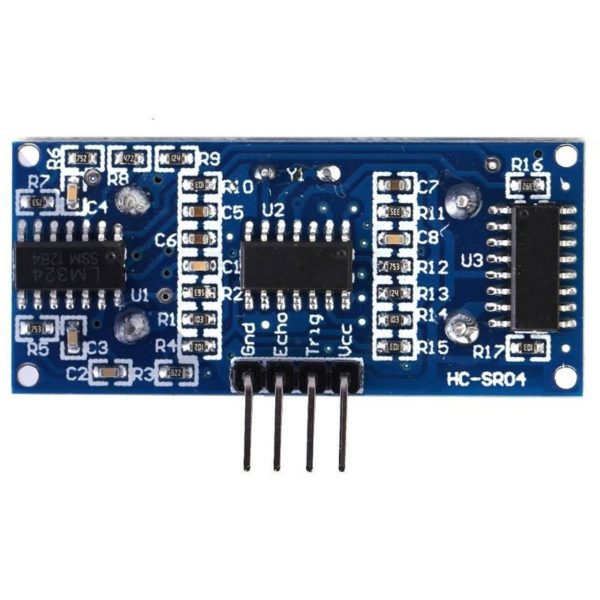

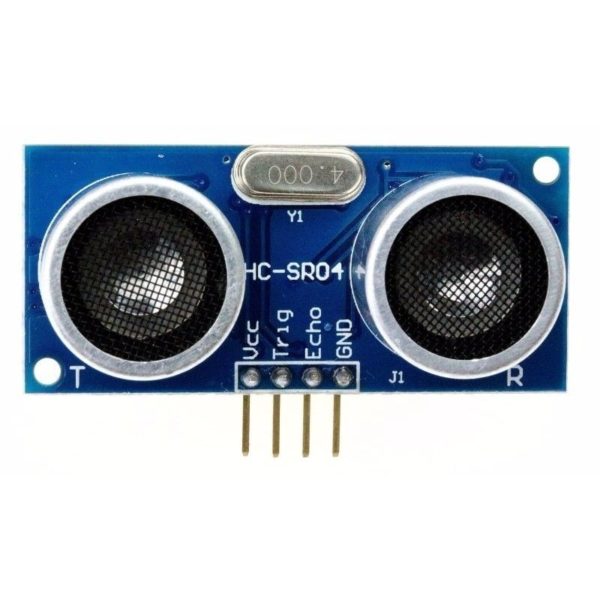

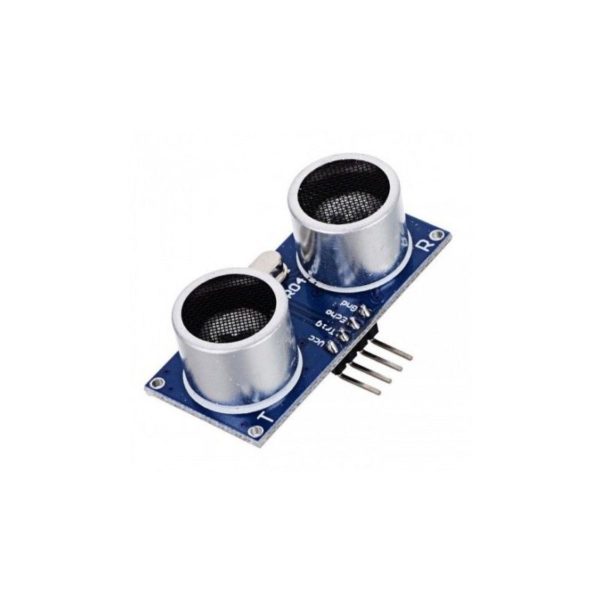

Sensor Ultrasonido HC-SR04

Descripción

En Moviltronics S.A.S.

ayudamos a que tus proyectos de electrónica y robótica se hagan realidad,
suministrando los mejores productos con calidad y respaldo.

Éste es uno de los módulos ultrasónicos de mejor rendimiento estable es incomparable: la resolución es tan baja como de 3mm, tiene una alta precisión, funciona con 5V (DC), es altamente compatible con las tarjetas Arduino, Pic, PSoc, Raspberry, es decir cualquier plataforma que opere en los 5V.

• Voltaje de funcionamiento: 5V (DC)
• Corriente estática: <2 mA
• Trabajo actual: 15mA
• Frecuencia de trabajo: 40KHz
• Señal de salida: frecuencia de la señal eléctrica, 5V de alto nivel, bajo nivel de 0V
• Ángulo Eficaz: <15 º
• Distancia de detección: 2 cm – 450 cm
• Resolución: 0,2 cm
• Medición de ángulo: 30 º
• Disparo de la señal de entrada: TTL pulso 10μs
• Echo señal de salida: señal PWL de TTL

Conexión

• VCC = +5VDC
• Trig = Entrada de Trigger de sensor
• Echo = Salida de Echo de sensor
• GND = GND
