3.23$

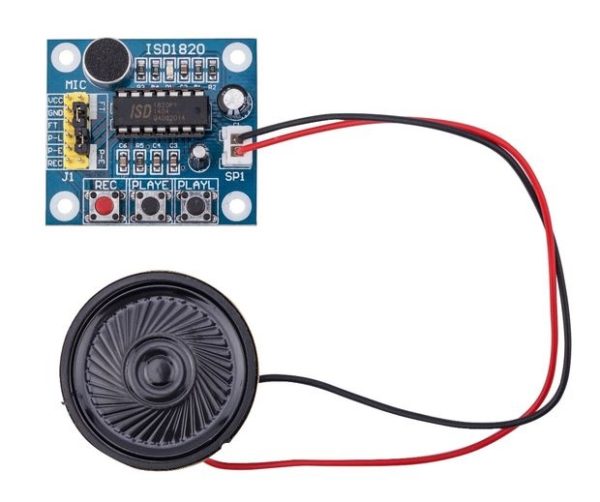

Módulo de grabación de voz con micrófono incorporado, parlante de 8ohm. Esta basado en el ISD1820PY

Disponibilidad: Sin existencias SKU: M40072
Añadir a la lista de deseos

Descripción

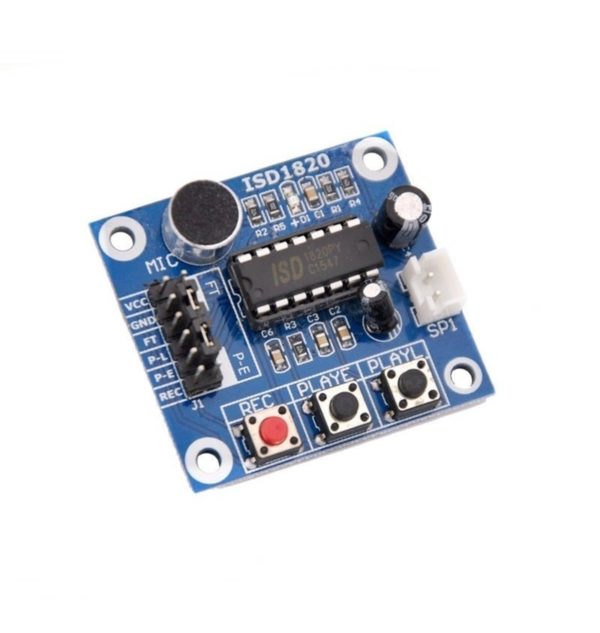

Este módulo utiliza el ISD1820 como base principal, el cual es un CI capaz de guardar múltiples archivos de audio y reproducirlos. El archivo guardado se almacena en una memoria no volátil, para el almacenamiento de mensajes sin consumo de energía. Con el empleo de la memoria Flash embebida, se logra una capacidad de reproducción de 8 a 20 segundos. La tasa de muestreo es de 3.2k con un total de 20s en el registro. Este módulo es fácil de emplear y se puede controlar directamente por pulsadores o tarjetas inteligentes como Arduino.

Especificaiones:

  • Fuente de Alimentación: 3,3 V (NO EXCEDA ESTE VOLTAJE)
  • Modo de encendido automático
  • Control Manual o Automatico
  • La frecuencia de muestreo y duración puede ser diferente si se cambia una sola resistencia del módulo
  • Dimensiones: 37 mm x 54 mm

NOTA:
Si desea cambiar el tiempo de grabación, es necesario CAMBIAR LA RESISTENCIA (P2) con la cual se selecciona la duración del registro y frecuencia de muestreo, que puede ir desde 8 hasta 20 segundos (frecuencia de muestreo desde 4 kHz hasta 12 kHz). El tiempo de grabación predeterminado es de 10 segundos.

CLASIFICACIÓN DE LOS PINES (Ver imagen numerada)
1. Player (Reproducción)
2. Rec
3. Salida de altavoces.
4. MIC (Entrada para micrófono)
5. Replay (Reproducción)
6. FT (Para el uso de señales externas)
7. ISD1820
8. IO Salida
9. P2: Resistencia variable para controlar el tiempo de registro.
10. PLAYL

EJEMPLO PARA EL REGISTRO DE SONIDOS
1. Pulse el botón REC, entonces el RECLED (D1) se iluminará. Debe mantener oprimido el botón hasta el final de la grabación.
2. Suelte el botón REC.
3. Seleccione el modo de reproducción:

  • PLAYE, sólo necesita presionar una vez, y se reproducirá todo el disco.
  • PLAYL, es necesario mantener oprimido este botón hasta que desee detener la reproducción.
  • REPEAT, En el registro se almacena el tiempo de reproducción, durante el cual se repite el mensaje constantemente.

4. Se puede seleccionar mediante la entrada FT, si se desea reproducir desde el micrófono directamente.

Manual

Tutorial

 El vídeo anterior no es de nuestra autoría, solo es ilustrativo para el alcance del producto.
