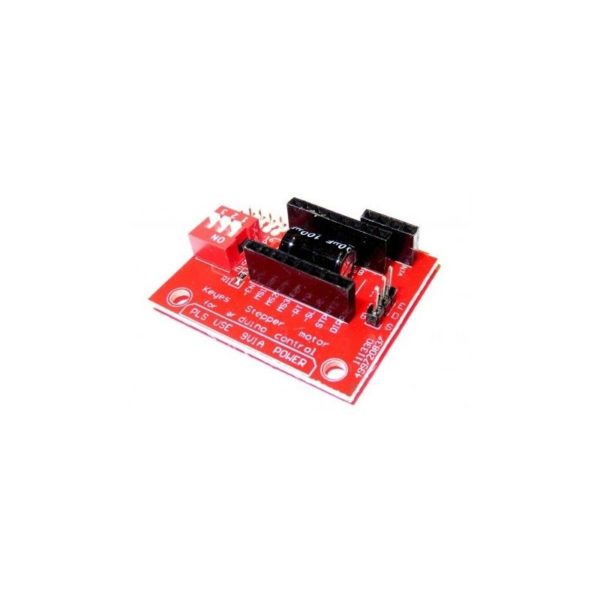

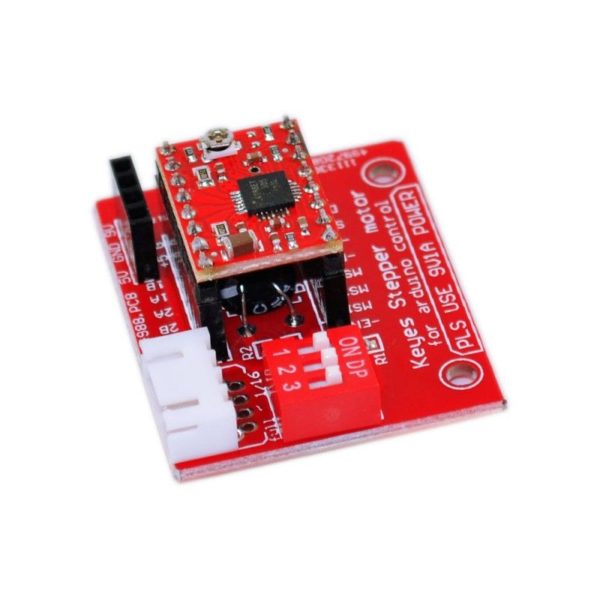

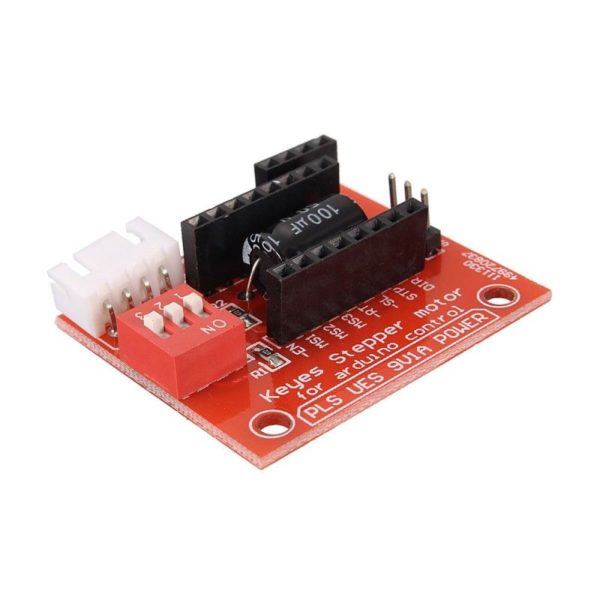

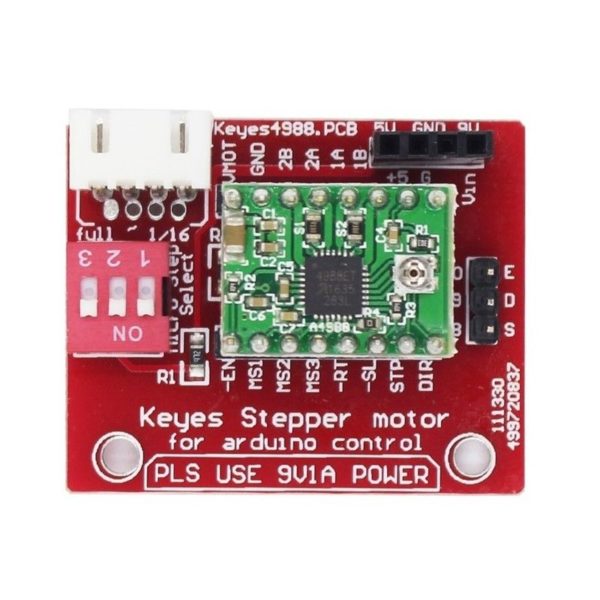

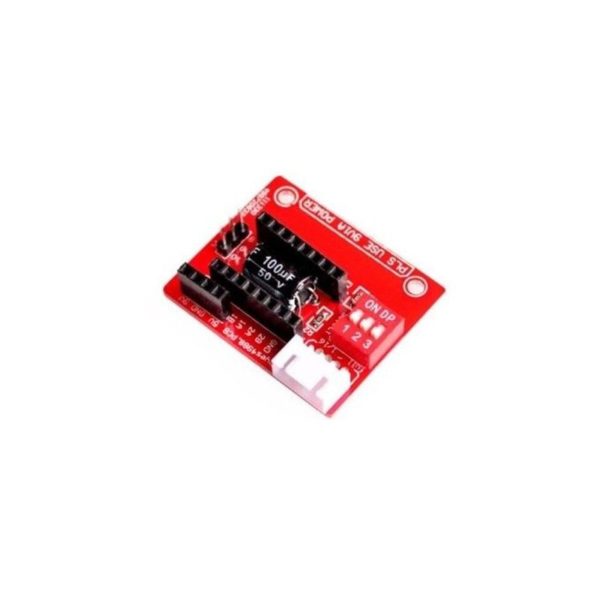

Modulo Acople para Controlador de Motor PAP DRV8825/A4988

Modulo Acople para Controlador de Motor PAP DRV8825/A4988

$ 24,100.00

Con esta placa base para controlador de motor paso a paso A4988 / DRV8825, puede controlar fácilmente los motores paso a paso a través de solo 2 E / S digitales. Fácil conexión de cables a través de terminales de PC sin tornillos. Interruptor DIP incorporado para ajustar los modos de conducción y obtener diferentes velocidades de rotación. Utilidad para impresoras 3D

Disponibilidad: 9 disponibles SKU: M40158

Descripción

Acople para controlador de motor paso a paso DRV8825/A4988, accionamiento de motor paso a paso Arduino; Motor paso a paso micro, con transverter incorporado, fácil de operar; Puede operar el motor paso a paso bipolar en modo de paso a paso completo, medio, 1/4, 1/8 y 1/16, rendimiento de conducción de salida de hasta 35 V y +/- 2 A; A4988 incluye un estabilizador de voltaje de corriente de tiempo de apagado fijo, el estabilizador de voltaje puede funcionar en modo evanescente lento o mixto; Transverter es la clave para A4988 fácil de operar; Puede conducir el motor para producir micro pasos y solo ingresar un pulso al paso a paso; no es necesario hacer una tabla de secuencia de fases, una línea de control de alta frecuencia o un programa de interfaz complicado; Adecuado para el uso complicado de microprocesador o sobrecarga; Bajo rendimiento RDS (abierto); El modo de atenuación de corriente automática detecta / selecciona el modo de atenuación de corriente mixta o lenta para la rectificación síncroniza de baja disipación de potencia interior UVLO protección de cruce de corriente 3.3V y 5.5V compatible con VDD VCC; Circuito de apagado por sobrecalentamiento, protección contra cortocircuitos a tierra, protección contra cortocircuitos de carga Modo de pasos seleccionables de 5: completo, 1/2, 1/4, 1/8 y 1/16.

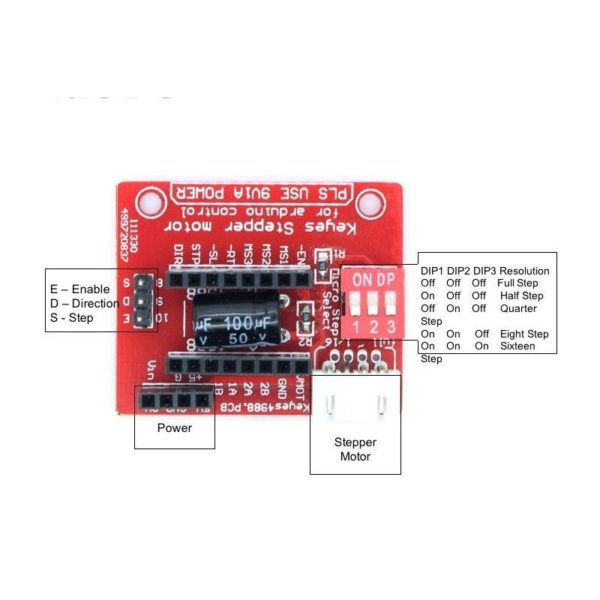

Los pines S, D y E mapean directamente a los pines Step, Dir y Enable del DRV8825 ó A4988.

[img-2040-left-large_default]

Especificaciones:

  • Interruptor DIP incorporado para ajustar los modos de conducción
  • S. Step. Aquí hay que meter el pulso que define la velocidad del paso del motor.
  • D. Dir. Si está en HIGH el motor gira hacia un lado, si está en LOW gira hacia el otro.
  • E. Enable. Si está en HIGH apaga y libera el rotor del motor, si está en LOW lo enciende.
  • 5V. Entrada de alimentación, se conecta directamente al pin 5V del arduino.
  • GND. Masa, se conecta al pin GND del Arduino.
  • 9V. Alimentación del motor. Aunque está serigrafiado como 9V, aquí se puede usar una alimentación entre 8,2 y 45V según el tipo de motor que se use. Un valor razonable para un Nema 17 es de entre 12 y 24V.
  • Los 3 microswitches sirven para definir el valor del micropaso que se quiere usar y mapean los pines M0, M1 y M2 del DRV8825 ó A4988.
  • Controle fácilmente los motores paso a paso a través de solo 2 E / S digitales
  • Fácil conexión de cables a través de terminales de PC sin tornillos
