Modulo LCD 0.96″ OLED I2C SPI

Modulo LCD 0.96″ OLED I2C SPI

$ 28,700.00

Este es un módulo de pantalla OLED azul de 0.96 pulgadas. El módulo de visualización se puede interconectar con cualquier microcontrolador que utilice los protocolos SPI / I2C. Este tiene una resolución de 128×64. El paquete incluye tablero de visualización, pantalla, encabezado macho de 7 pines preseleccionado para soldar.

Disponibilidad: Agotado SKU: M40179

Descripción

OLED (diodo emisor de luz orgánico) es una tecnología emisora ​​de luz propia compuesta por una película orgánica fina y multicapa colocada entre un ánodo y un cátodo. A diferencia de la tecnología LCD, OLED no requiere luz de fondo. OLED posee un alto potencial de aplicación para prácticamente todos los tipos de pantallas y se considera como la última tecnología para la próxima generación de pantallas planas.

La estructura básica de OLED consiste en materiales orgánicos colocados entre el cátodo y el ánodo, que está compuesto de óxido de indio y estaño transparente (ITO) conductivo eléctrico. Los materiales orgánicos componen una película delgada de varias capas, que incluye la capa de transporte de orificios (HTL), la capa de emisión (EML) y la capa de transporte de electrones (ETL). Al aplicar el voltaje eléctrico apropiado, se inyectan agujeros y electrones en el EML desde el ánodo y el cátodo, respectivamente. Los agujeros y electrones se combinan dentro del EML para formar excitones, después de lo cual se produce la electro luminiscencia. El material de transferencia, el material de la capa de emisión y la elección del electrodo son los factores clave que determinan la calidad de los componentes OLED.

Configuración de la conexión SPI / I2C con el módulo OLED GMS096A

Al ser una nueva entrada al mercado, solo hay recursos limitados disponibles en esta pequeña pieza de milagro (GMS096A). La configuración I2C / SPI siempre exige recursos útiles como en cualquier caso. Para la configuración de SPI, el módulo viene en configuración de SPI de 4 hilos por defecto y para que funcione con los arduinos puede usar estas bibliotecas de Adafruit.

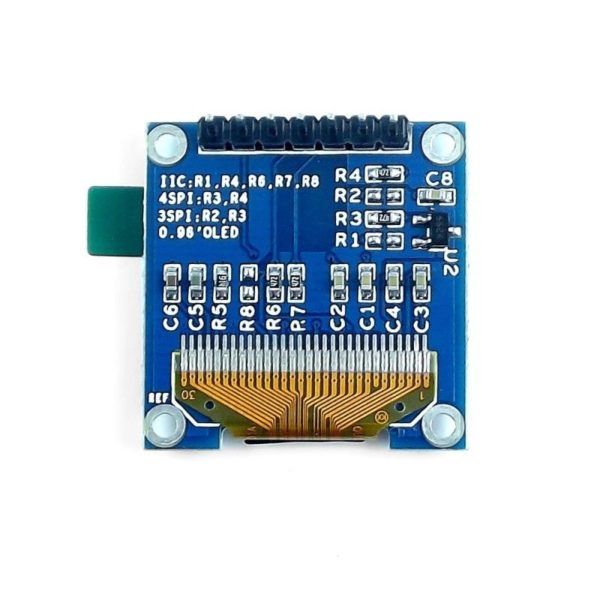

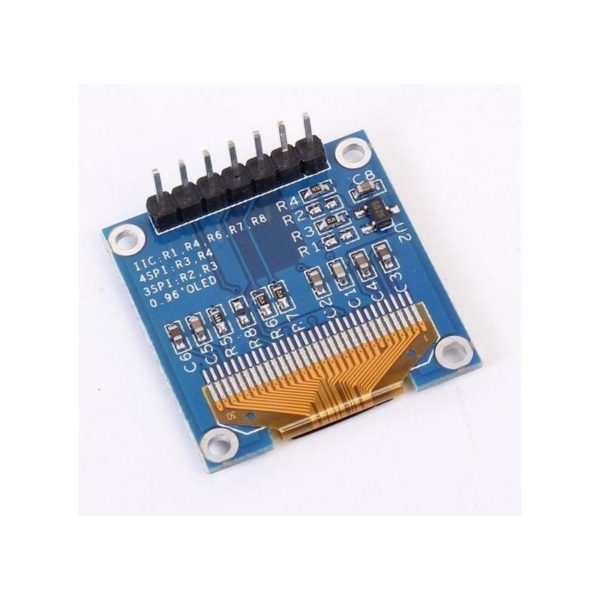

Para la configuración de I2C, exige un poco de trabajo en el módulo. En realidad, fue uno de nuestros clientes que compartió estos simples pasos de configuración con nosotros, comienza con la resolución de la resistencia desde la posición R3 a R1 y luego corta la resistencia R8 con algo de estaño de soldadura (resistencia de 0 ohmios). Las resistencias pullup R6 y R7 ya están soldadas, no hay nada que hacer allí. ¡Una vez hecho esto, el módulo está listo para la comunicación I2C! El Pin CS no es necesariamente necesario, así que solo conéctelo a GND. El pin de DC selecciona la dirección. Para la dirección estándar, conéctelo a GND. ¡El pin RES necesita un pulso bajo durante el arranque y un alto voltaje durante el funcionamiento (como en el modo SPI), un condensador de 100nF a GND y un res de 10k a VCC serían ideales!

Caracteristicas:

  • OLED Driver IC: SSD1306
  • Resolución: 128 x 64
  • Ángulo Visual:> 160 °
  • Voltaje de entrada: 3.3V ~ 6V
  • Nivel de E / S compatible: 3.3V, 5V
  • Mini tamaño: 2.7 x 2.8cm
  • Solo necesita 2 puertos de E / S para controlar
  • Pixel Color: azul
  • Completo compatible con Arduino
  • Temperatura de trabajo: -30 ° C ~ 70 ° C
  • Volumen del módulo (generoso): 27.0 x 27.0 x 4.1mm
  • Configurado de fábrica para el protocolo SPI (se puede cambiar fácilmente a I2C)

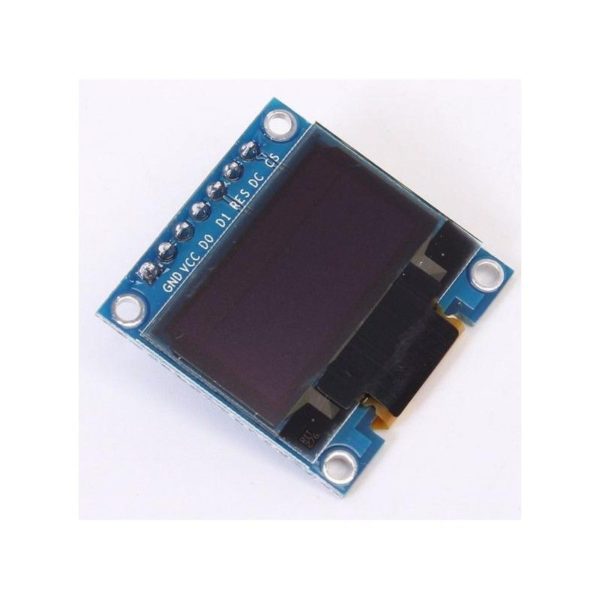

Pines:

  • GND: Ground
  • VCC: Power  (2.8V-5.5V)
  • D0: Clock
  • D1: Data
  • RES: Reset
  • DC: Data/Command
  • CS: Chip Selection

DataSheet SSD1306

Librerias


 El vídeo anterior no es de nuestra autoría, solo es ilustrativo para el alcance del producto.
