Placa Arduino SMD UNO R3 Compatible

$ 50,000.00

Basado en el microcontrolador AtMega328 SMD,
Pines de E/S digitales 14, PWM 6 pines, ADC 6 adicionales a los 14 pines digitales,

UART, I2C, SPI, interrupciones, 1-Wire, ACD , PWM, Comparadores,
encontraras en nuestra sección sensores y módulos shield para que simplemente los conectes.

Disponibilidad: 278 disponibles SKU: M10000 Categorías: , , Etiquetas: , , , , , , , , , ,
Ver carrito

Descripción

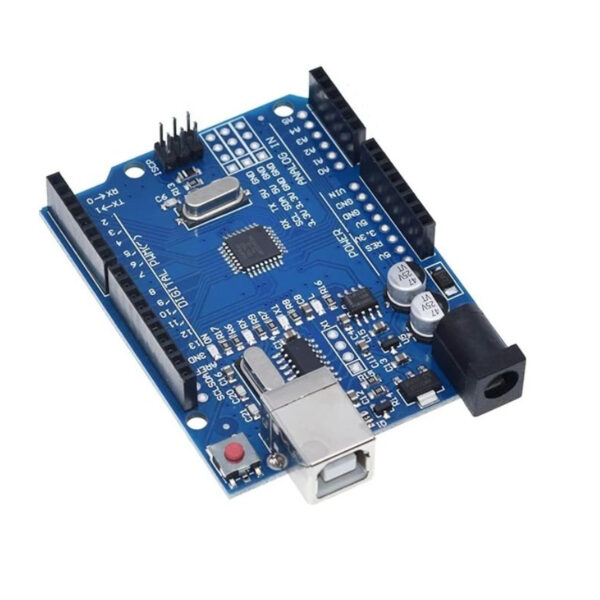

Este modelo compatible  Arduino UNO (versión SMD) incorpora una autoselección del voltaje de alimentación (DC/USB) gracias a un chip MOSFET incluido en la placa.

NOTA: Es equivalente al Arduino UNO normal, simplemente que el chip Atmega328 está en formato SMD (miniatura).

Arduino puede ser utilizado para desarrollar objetos autónomos e interactivos, como prototipos o interactuar con software instalado en el ordenador. Dada su rápida curva de aprendizaje y su precio económico es ideal para educadores, diseñadores y cualquiera interesado en la electrónica y robótica



Características Placa Arduino SMD UNO :

Placa De Desarrollo Compatible con Arduino UNO R3 basada en el microcontrolador ATmega328. La placa incluye todo lo necesario para que el microcontrolador haga su trabajo, basta conectarla a un ordenador con el cable USB o a la corriente eléctrica a través de un adaptador o fuente de poder de 7 a 12 voltios.

¡¡¡ Cable incluido !!!

VENTAJAS:

No se requiere mucho conocimiento para empezar.
Un coste bastante bajo.
Hay muchos bocetos y escudos disponibles.
No se necesita un programador externo o una fuente de energía.

Especificaciones:

Microcontrolador: ATmega328P

Chip de conexión USB: Atmega16U2 – voltaje de funcionamiento: 5V
Voltaje de entrada (recomendado): 7-12V
Voltaje de entrada (límite): 6-20V
Alimentación: Cable USB, Adaptador o fuente de poder
Pines de Entrada/Salida digitales: 14 En total
Pines de salidas digitales PWM: 6 (configurables de los 14 pines digitales)
Corriente continua por pin I / O: 20 mA
Pines de entrada analógica: 6 (adicionales a los 14 pines digitales)
Corriente DC para 3.3V Pin: 50 mA
Memoria Flash de 32 KB (ATmega328P) de la cual 0.5 KB utilizada por el gestor de arranque o Bootloader
SRAM: 2 KB (ATmega328P)
EEPROM: 1 KB (ATmega328P)
Velocidad del reloj: 16 MHz
Led multipropósito en el pin: 13
Dimensiones: 8 x 5.51 x 2.49 cm
Peso: 45.36 gramos
Color: Azul
Longitud del cable: 30cm

Protocolos de comunicación:

SERIAL RS232:
0 (RX) y 1 (TX). Recibir (RX) y transmitir (TX) datos serie TTL
Interruptores externas: 2 y 3. Estas terminales pueden ser configuradas para disparar una interrupción con un valor bajo, un pulso de subida o bajada, o un cambio de valor.

SPI:
10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK).
Estas terminales soportan comunicación SPI y  por el puerto de comunicación SPI del arduino.

I2C:
4 (SDA) y 5 (SCL). Soportan comunicaciones I2C (TWI) utilizando la librería Wire

PINES DE CONEXION

PWM: 3, 5, 6, 9, 10, y 11. Proporcionan salidas PWM de 8 bit con la función analogWrite().

ADC: A0, A1, A2, A3, A4, A5 Los pines de entrada analógicos soportan conversiones analógico-digital de 8 y 10 bit utilizando la función analogRead().

Las entradas analógicas también pueden ser usadas como pines digitales.

INTERRUPCIONES:
0, 1, 2 y 3. los pines puedes proporcionar interrupciones dentro del programa que desarrolles.



Información adicional

Peso 0.2 kg
Dimensiones 7.6 × 5.3 × 1.5 cm
